製品概要

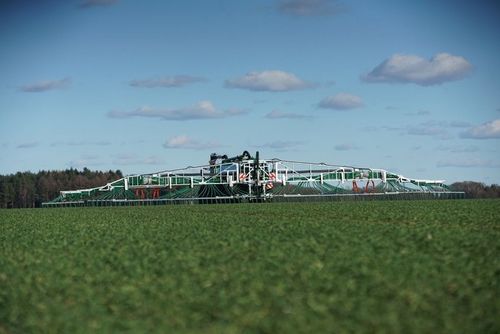

SwingMaxは、タンクローリーから地表近くへ液肥（スラリー）を散布するためのドリブルバー（dribble bar）式散布システムで、標準作業幅は21〜30 m（SwingMax36は最大36 m）です。分散型ExaCut精密マセレーター、等長に最適化された吐出ホース、二重チューブフレーム（SwingMax36は三重フレーム）を組み合わせ、大幅な作業幅でも安定して軽量、かつ保守性の高いアプリケーターを実現します。

課題
従来の散布機では散布ムラが発生し、養分の無駄や走行跡上での追加通過が必要となり、土壌の締固めや収量損失を招くことがあります。

解決策
SwingMaxは、分散型ExaCutマセレーター、最適化されたホース配管、剛性のある端部ホース、専用フレーム設計により最大36 mの幅で正確にスラリーを分配します。トラックの走行線利用を最大化し、通過回数を減らし、セクションごとの遮断を可能にし、作物の下にスラリーを堆積させて養分利用効率を高め、排出を低減します。

動作原理
スラリーは中央から分散型ExaCut精密マセレーターに供給され、最適化された等長ホースを通して全ての散布点に正確に配分されます。植物に直接噴霧するのではなく、植物の下に堆積させる方式により、均一な生育と大幅なアンモニア排出低減が得られます。

主な特長

• 分散型ExaCut精密マセレーターにより正確な分配と簡易なメンテナンスを実現。
• 最適化された等長吐出ホースにより不均一な分布を防止。
• 剛性端部ホースで散布幅の定義と安定した散布を確保。
• 長期耐久性を備えたVogelsang製UV耐性特殊ホース。
• DropStop：折りたたみや旋回時の滴下を防止する180°上方回転機構。
• 起伏のある地形に対応する傾斜補償機能。
• Comfort Flow Control（CFC）によりキャビンからホース群の柔軟な遮断が可能。
• 二重チューブフレーム設計で最小重量で最大の安定性を確保（SwingMax36は三重フレーム）。
• EasyPack輸送フレーム：現地での迅速なレトロフィットのために完全に事前組立てで納品。
• QuickService設計：分散型マセレーターにより20分以内の計画保守が可能。

導入効果

• 運用コストの削減：通過回数が減り、作業幅が拡大（最大36 m）することで移動時間と燃料消費を削減できます。
• 予防的な保守への移行：分散型マセレーターのQuickServiceにより突発的なダウンタイムを低減します。
• 均一な養分分配による安定収量：作業開始時のV字形パターンがなく、圃場全体で安定した散布が可能です。
• 柔軟な運用性：EasyPackやレトロフィットオプションにより、異なるタンク車への迅速な適応が可能です。
• 精密散布による持続可能性：低位散布によりアンモニア排出と鉱物肥料の必要性を低減します。

作業幅比較（表）
作業幅（m） | 折畳時（mm） | マセレーター数 | シュー間隔（cm） | 重量（基本仕様、kg）
21 | 18 | 2 | 26.25 | 2,400
24 | 21 | 2 | 25 | 2,350
27 | 24 | 2 | 28.13 | 2,700
28 | 24.5 | 2 | 29.17 | 2,900
30 | 27 | 2 | 31.25 | 3,000
36 (SwingMax36) | 30 | 3 | 30 | 4,300

FAQ（抜粋）

• SwingMaxドリブルバアプリケーターとは何ですか？ SwingMaxは、21〜30 mの作業幅（SwingMax36は最大36 m）で地表近くにスラリーを散布するドリブルバー方式のアプリケーターです。分散型ExaCutマセレーター、等長ホース、二重／三重フレームを採用しています。
• SwingMaxはどのように動作しますか？ スラリーは分散型ExaCutユニットでマセレーションされ、最適化された等長ホースを通して散布点に供給され、植物の下に堆積させることで均一な生育と低いアンモニア排出を実現します。
• 技術的な特徴は何ですか？ 分散型ExaCutマセレーター、最適化された等長吐出ホース、剛性端部ホース、UV耐性Vogelsang特殊ホース、DropStop滴下防止、傾斜補償、ホース群遮断用Comfort Flow Control、二重／三重フレーム設計、事前組立てのEasyPack輸送フレーム。
• どのような運用に適していますか？ 広い作業幅と安定した走行線を持つ請負事業者、機械協同組合、大規模農場に最適です。
• レトロフィットは可能ですか？ はい。システムはEasyPackとして輸送フレームに載せて完全に事前組立て・試験済みで納品され、現地での迅速なレトロフィットに対応します。

仕様 / 技術情報

• 作業幅：標準 21、24、27、28、30 m；SwingMax36 最大36 m。
• フレーム設計：二重チューブフレーム（SwingMax36：三重フレーム）で動的荷重に強く軽量。
• スラリーマセレーション：分散型ExaCut精密マセレーター（ほとんどの幅は2台、36 mは3台）。
• ホース：分布ムラを防ぐ最適化された等長吐出ホース；定義された列間隔のための剛性端部ホース；UV耐性Vogelsang特殊ホース。
• 滴下防止：180°上方回転のDropStop。
• 操作：キャビンからのホース群遮断に対応したComfort Flow Control（CFC）；可変作業幅用のTopSwing/TeleShift。
• 傾斜補償：不整地に適応する自動補償。
• メンテナンス性：QuickServiceコンセプトによりマセレーターのサービスを20分以内で実施可能。
• EasyPack：現地での迅速なレトロフィット設置のために事前組立ての輸送フレームで納品。
• 代表的重量（基本仕様）：約2,400 kg（21 m）〜約4,300 kg（36 m）。
