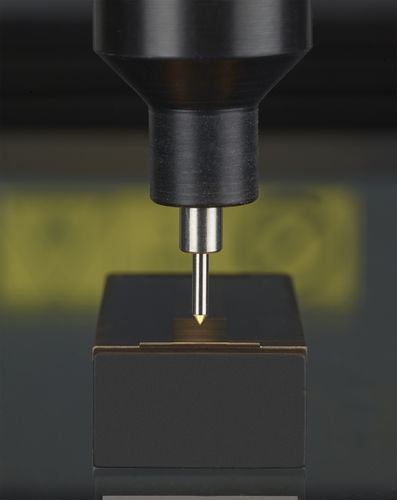

測定用タッチプローブ WCP

光学式走査磁気

従来は輪郭測定器しか使えなかった作業も、マルチセンサー座標測定機上のWerth Contour Probeで解決できるようになりました。この触覚・光学式輪郭プローブは初めて、定義されたワーク座標での触覚輪郭計測を可能にしました。従来の輪郭形状測定機とは対照的に、WCPの特別なガイドウェイシステムは、優先的な方向なしに任意の断面でのスキャンを可能にします。 - また、CNC制御で粗さを測定することができ、ワークを再クランプすることなく、ワーク座標系で輪郭をスキャンすることができます。 - WinWerth®測定ソフトウェアに統合された粗さライブラリにより、規格に沿った粗さ値を算出することができます。 - センサーは交換ラックによりCNC制御で交換可能 精度 許容プロービングエラー：2μmまで 機能性 触覚・光学式輪郭検出器では、レーザー距離センサー a) (b) 磁気インターフェース、c) ミラー、d) ベアリングを使用して、ワーク表面 f) を走査しながら輪郭検出器先端 e) の変位を測定します。）
