降DC/DC 変換器 ML-1280

プリント基板組み込み式車両

概要
Winmate ML-1280 は、MIL-STD-1275E 準拠の軍事・防衛用電源システム向けに設計された DC/DC コンバータモジュールです。サージストッパー回路、6600W トランジェント電圧サプレッサ、および eFuse 保護を統合し、電圧スパイク、逆極性、過負荷／過熱事象から電子機器を保護します。入力は 9–36V DC、代表的な出力例は 12V @ 6.67A（80W）です。

主な特徴

• MIL-STD-1275E 準拠
• 高効率 DC-DC 変換（フルロード時最大 90%）
• ワイド入力範囲：9–36V DC
• 低突入電流設計
• 出力過電流保護（OCP）および出力保持
• 入力逆極性保護
• サージストッパー設計と 6600W トランジェント電圧サプレッサ（TVS）
• 包括的な eFuse 保護（低電圧、過電圧、過負荷、過熱）

認証

• MIL-STD-1275E
• FCC
• CE

仕様
入力電圧：9V～36V DC
出力例／負荷：12V @ 6.67A（80W）
定格出力：80W
効率：最大 90%（フルロード）
リプル・ノイズ：<120 mV
ライン回復性：< ±1%（入力 9–36V）
負荷回復性：< ±5%
保護機能：OCP、OVP、入力逆極性保護、サージストッパー設計、6600W TVS、eFuse（UVP/OVP/OLP/OTP）

環境

• 動作湿度：10%～90% RH（結露しないこと）
• 動作温度：0°C～50°C
• 保管温度：-20°C～70°C
• 高度：0～10000 ft

機械

• 寸法：110 x 50 x 18.1 mm

用途と製品注意

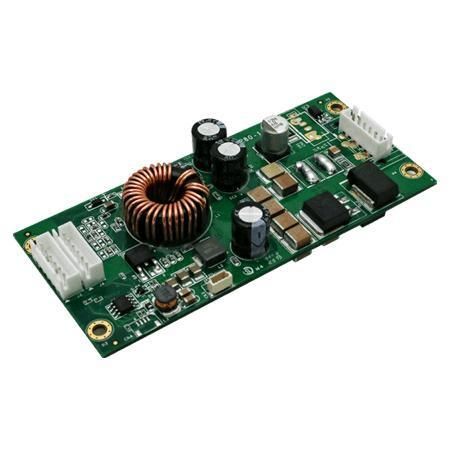

ML-1280 は、防衛プラットフォーム、軍用車両、堅牢な組込みシステム向けに設計されており、MIL-STD-1275E 準拠と多層トランジェント保護が求められる用途に適します。製品画像は PCB レイアウト、高出力 TVS、eFuse 部品、逆極性保護などを示すことが多いです。
