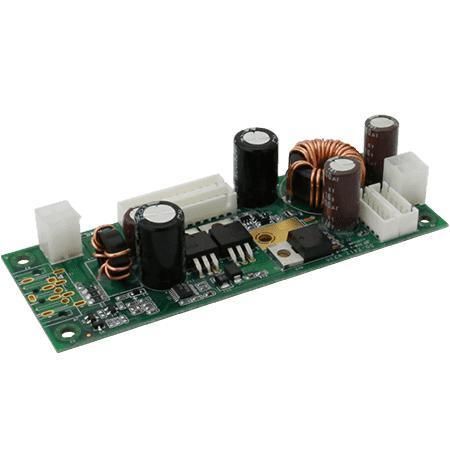

降DC/DC 変換器 DD-2412

DINレールプリント基板シャシー取り付け式

概要
DD-2412 は、24V DC 入力を 12V DC に整流して最大 100W（12V、10A）で出力するワイド入力 DC/DC コンバータモジュールです。産業用、車載、再生可能エネルギー系の電力分配用途での 12V レール供給に適しています。基板マウント、シャーシマウント、DIN レールマウントのオプションがあります。動作温度範囲は製品仕様を参照してください。

主な特徴

• 高効率 DC-DC コンバータ（フルロード時最大 90%）
• 低突入電流
• 出力過電流保護（OCP）および過電圧保護（OVP）
• 広い入力電圧レンジ（仕様参照：9–36V）
• 高周波ゼロ電圧スイッチング（ZVS）トポロジで広入力範囲での高効率を実現

認証

• CE
• FCC

用途

• 太陽光、風力などの再生可能エネルギーシステムおよび電力サブシステム
• 電気自動車用充電ステーションおよび電力配分
• 産業用制御・オートメーションシステム
• 24V→12V の変換を必要とする車載電子機器

取付けと統合
DD-2412 ファミリは基板マウント、シャーシマウント、DIN レールマウントをサポートし、筐体やキャビネット、モジュール式電源アーキテクチャに適合します。

保護と性能に関する注意

• モジュール構成での自動回復機能を備えた連続短絡保護
• コンパクトなシステム統合を可能にする低熱放散設計
• 非整流電源からポイントオブロードコンバータへの効率的な電力分配を想定した設計

caractéristiques / spécifications techniques

• 入力電圧: 24V DC（ワイド入力アーキテクチャ；仕様参照 9–36V）
• 出力: 12V DC、10A
• 定格出力: 100W
• リップル・ノイズ: < 120 mV
• ラインレギュレーション: < ±1%（9~36V 入力時の参考値）
• ロードレギュレーション: < ±5%
• 効率: 最大 90%（フルロード時）
• 保護: OCP、OVP
• 認証: CE、FCC
• 動作湿度: 10%〜90% RH（結露しないこと）
• 動作温度: 0°C〜50°C（製品ファミリではフルロード時 -20°C〜+70°C と記載される場合あり — データシートを参照）
• 保存温度: -20°C〜70°C
• 高度: 0〜10000 ft
• 寸法: 120 x 45 x 25.6 mm
