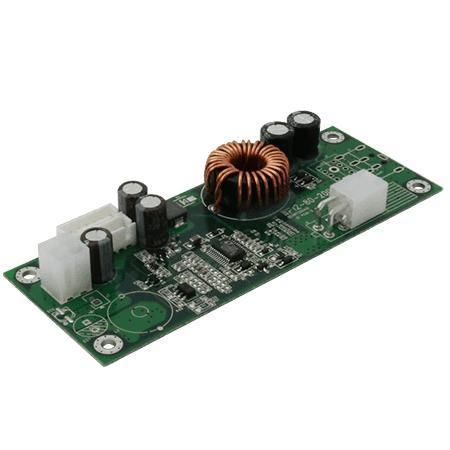

降DC/DC 変換器 WP12-80

DINレールプリント基板シャシー取り付け式

概要
WP12-80は、広い入力電圧域から安定した12V出力を生成する9–36V入力→12V出力、80WのDC/DCコンバータモジュールです。基板取り付け、シャーシ取り付け、DINレール取り付けに対応し、産業用途、車載、再生可能エネルギー用途や遠隔・高地設置に適しています。

主な特徴

• 広範囲入力：9～36V DC
• 定格出力：12V、6.67A（80W）
• 高周波ZVSトポロジにより最大約90%の効率（フルロード時）
• 低突入電流
• 出力過電流保護（OCP）および過電圧保護（OVP）
• 短絡時自動復帰の保護、熱保護機能

認証

• CE
• FCC

用途
産業用電源、車載機器、通信機器、太陽光や風力などの再生可能エネルギー機器、充電端末など、変動するまたは非調整のDC供給から安定した12Vが必要なシステムに適しています。

設計・保護機能
モジュラー基板設計により電力分配システムへの柔軟な組み込みが可能です。OCP、OVP、短絡自動復帰、熱保護を備え、低突入電流と広い入力許容範囲が供給変動下での信頼性を高めます。

仕様（主な技術データ）

• 型番：WP12-80
• 機能：9–36V DC入力 → 12V DC出力 コンバータ
• 入力電圧：9V～36V DC
• 出力：12V、6.67A
• 定格出力：80W
• リップル・ノイズ：< 120mV
• ラインレギュレーション：< ±1%（定格入力時）
• ロードレギュレーション：< ±5%
• 効率：最大約90%（フルロード）
• 保護：OCP、OVP、短絡自動復帰、熱保護
• 認証：CE、FCC
• 動作湿度：10%～90% RH（非結露）
• 動作温度：0°C～50°C（シリーズ参照：-20°C～+70°Cの機種あり）
• 保管温度：-20°C～70°C
• 高度定格：0～10,000 ft
• 外形寸法：120 x 45 x 19.6 mm
• 取付オプション：基板、シャーシ、DINレール
