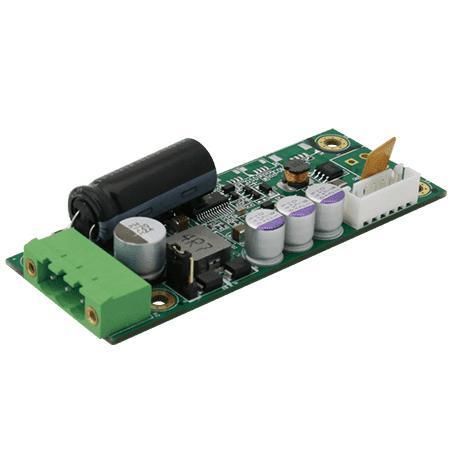

降DC/DC 変換器 WP12-40C

降DINレールプリント基板

概要
WP12-40C は、9～36V DC の入力から 12V DC / 40W を出力する DC/DC コンバータモジュールです。産業、車載、通信、再生可能エネルギー用途を想定しており、ボードマウント、シャーシマウント、DINレールマウントの各構成が利用可能で、高地や変動する電源環境での運用に対応します。

主な特徴

• ワイド入力：9～36V DC
• 出力：12V DC、3.3A（40W）
• 高周波ZVSトポロジにより効率維持
• 低突入電流で起動時の負担を低減
• 保護機能：OCP、OVP、短絡時自動復帰

認証

• CE
• FCC

用途
ソーラーや風力などの再生可能エネルギー設備、EV充電装置、組込み機器、産業制御、通信機器など、変動する DC 電源から安定した 12V を供給する必要がある用途に適しています。機械構成の選択により PCB 実装、シャーシ搭載、DIN レール搭載が可能です。

製品詳細
WP12-40C シリーズは高周波ゼロ電圧スイッチング（ZVS）を採用し、入力範囲全域で最大約 90% の効率を確保しつつ熱負荷を抑制します。短絡時の自動復帰保護を備え、高度 10,000 フィートまでの運用を想定した仕様が得られます。モジュール化された形状は、非安定化電源からロードポイントへのシステムレベル電源管理を容易にします。

技術仕様

• 入力電圧：9V ～ 36V DC
• 出力：12V DC
• 定格電流：3.3A（12V）
• 定格出力：40W
• リップル＆ノイズ：< 120 mV
• ラインレギュレーション：< ±1%（定格入力）
• ロードレギュレーション：< ±5%
• 効率：最大約 90%（フルロード）
• 保護：OCP、OVP、短絡自動復帰
• 動作湿度：10%～90% RH（結露しないこと）
• 動作温度：0°C ～ 50°C（シリーズ仕様では一部バリアントで −20°C ～ +70°C を示す場合あり）
• 保存温度：−20°C ～ 70°C
• 高度：0 ～ 10,000 ft
• 寸法：90 x 35 x 18.6 mm
