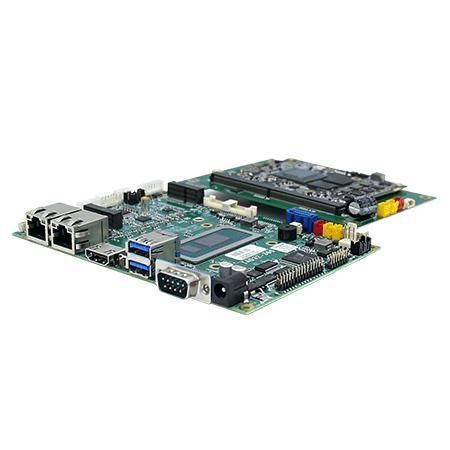

3.5インチマザーボード IAD32-MXM

x86Intel® Core i5-1235UIntel®

製品概要
IAD32-MXMは、Intel® 第12世代 Core™ i5 プロセッサーとDDR5メモリを採用した高性能3.5インチフォームファクター組み込みマザーボードです。コンパクトなフットプリントに加え、独自のM.2 Key-EからMXMドーターボードへの拡張をサポートし、エッジAIやディスクリートグラフィックスの統合を可能にします。産業用途向けの堅牢な電源・通信インターフェースと多数の内部/外部I/Oを備え、スマートキオスクやファクトリーオートメーション等のスペース制約のあるAIoTアプリケーションに適しています。

主な特徴

• 3.5インチフォームファクター (ベース寸法として146mm x 102mm) のx86組み込みマザーボード
• M.2 Key-E から MXM への拡張ドーターボードを追加することで、アセンブリサイズを183 x 146 mmに拡張可能
• Intel® 第12世代 Core™ i5 プロセッサー搭載（i5-1235U）
• SO-DIMM x1、DDR5 4800 MHz サポート（最大32GB）
• デュアル 2.5 Giga イーサネット搭載（2 x 2.5G LAN）
• M.2 Key-M スロット x1（M.2 2280 NVMe SSD用）
• 12V 単一電圧電源入力（内部コネクタ／外部ジャック両対応）

設計と拡張性
IAD32-MXMは、M.2 Key-Eスロット経由のMXMドーターボード拡張により、Ampere/Ada世代のMXM GPU（例：RTX A500/A1000/A2000、RTX 2000Aなど）を実装可能にし、AI推論や高度な画像処理をサポートします。DDR5メモリとNVMeストレージの組み合わせにより、リアルタイム性が求められるエッジコンピューティング用途で高い応答性を実現します。

入出力・ストレージ・ネットワーク
外部I/OとしてUSB3.2 Gen2 Type-Aや2.5G LAN、オプションのHDMI 2.0などを備え、内部コネクタによりSATA、シリアル、DIDO、バックライトやファンなどを直接接続できます。標準でM.2 2280 M-Key NVMe SSD（デフォルト256GB）を搭載し、2.5" SATA SSD/HDDや追加のNVMe容量を選択可能です。

認証・耐環境性
主要認証はCEおよびFCCを取得。動作温度は0°C～60°C、保存温度は-40°C～70°C、動作湿度は10%～95% RH（非結露）に対応し、産業環境での信頼性を確保します。

用途の例
スマートリテールキオスク、工場自動化コントローラー、スペース制約のあるエッジAIデバイス、ビジュアル処理を要する組込機器など。

caractéristiques / spécifications techniques

• プロセッサー: Intel® Core™ i5-1235U（3.3 GHz、最大4.40 GHz）
• メモリ: 1 x SO-DIMM DDR5 4800 MHz（8GB デフォルト、16GB/32GB オプション、最大32GB）
• ストレージ: 1 x M.2 2280 M-Key NVMe SSD（256GB デフォルト、512GB/1TB/2TB オプション）、1 x SATA III for 2.5" SSD/HDD（最大2TB オプション）
• グラフィックス(MXM): オプションのMXM GPUをサポート（NVIDIA Ampere RTX A500 / A1000 / A2000、MXM Ada RTX 2000A 等）
• ネットワーク: 2 x Intel® Ethernet Controller（2 x 2.5 Giga LAN RJ45）
• セキュリティ: TPM 2.0
• 対応OS: Windows 11 IoT Enterprise 64-bit（オプション）、Windows 11 Pro 64-bit（オプション）、Linux Ubuntu 22.04（オプション、Wake on Touch 非対応）
• ワイヤレス: WLAN / Bluetooth（オプション）
• USB: 2 x USB3.2 Gen2x1 (Type-A)（外部）、内部でUSB 2.0用コネクタあり
• シリアル: 1 x RS232/422/485（デフォルト RS232）、内部で複数のシリアルコネクタあり
• 映像出力: 内蔵 LVDSおよびeDP 1.4a（最大 4096x2304@60Hz、オプション）、外部HDMI 2.0（オプション）
• 拡張スロット: 1 x M.2 2230 E-Key スロット（Wi‑Fi用）、1 x M.2 2230 E-Key スロット（MXM GPUカード用 / 拡張）
• 内部I/Oコネクタ（例）: 6pin 電源入力コネクタ、複数の2pin/3pin/8pin/10pin/14pin/40pinコネクタ（SATA電源、SATAデータ、DIDO、バックライト、ファン、OSD、オーディオ、RTC電池 等）
• 電源入力: 1 x 12V DC, 2.5φ DCジャック（外部）および1 x 6pin 内部コネクタ（12V DC in）
• 電源出力（内部）: 2pin 3.3V / 5V / 12V 出力コネクタ（ボード上のワーファー）
• 寸法 / フォームファクター: ベースフォームファクター 3.5インチ（記載例: 146mm x 102mm）、MXM拡張装着時アセンブリ例 183 x 146 mm、機械仕様に別寸法として146 x 188 mmの記載あり（ページ内複数表記のため用途に応じて確認推奨）
• 環境: 動作温度 0°C～60°C、保存温度 -40°C～70°C、動作湿度 10%～95% RH（非結露）
• 認証: CE, FCC
• 付属品（デフォルト/オプション）: 取付ガイド（標準）、オプションで各種電源ケーブル、SATAケーブル、COMケーブル、USBケーブル、12V 120Wアダプタ、CPUヒートスプレッダ、メンブレン、スピーカー等
