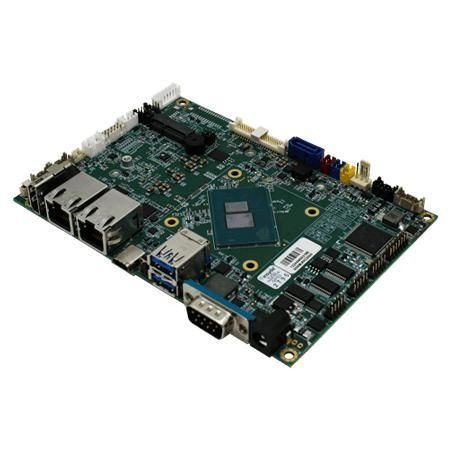

3.5インチマザーボード IAN32

x86Intel® Processor N100Intel®

製品概要
IAN32 は Intel® N100 プロセッサを搭載した 3.5 インチフォームファクター（146mm x 102mm）の x86 組み込みマザーボードです。組み込みアプリケーション向けに豊富な I/O を備え、産業用途での安定した長期運用を意図して設計されています。

主な特徴

• 3.5 インチ フォームファクター (146mm x 102mm)
• Intel® プロセッサ N100
• 1 x SO-DIMM、DDR5 4800 MHz (最大 16GB)
• 統合型デュアル 2.5 ギガビット イーサネット
• USB 3.2 Type-C (USB 3.2 + DisplayPort) x 1
• M.2 2280 (Key M) NVMe SSD スロット x 1。オプションで 2.5インチ SATA III ストレージ対応
• 12 V 単一電圧電源入力（ページ記載では 9 ～ 36 V の幅広い入力サポートも明記）

製品情報
IAN32 は低消費電力で向上したコンピューティング性能を提供する Intel® N100 プラットフォームを採用し、産業制御、IoT ゲートウェイ、エッジシステム向けに最適化されています。過酷な環境での運用を考慮した電源設計と拡張性を持ち、M.2 NVMe ストレージやオプションの SATA ストレージ、各種内部コネクタによる柔軟なシステム統合が可能です。

技術仕様（抜粋）

• プロセッサ: Intel® Processor N100（6M キャッシュ、最大 3.40 GHz）
• メモリ: DDR5 4800 MHz SO-DIMM x1、8GB 標準、16GB オプション
• ストレージ: M.2 2280 M-Key NVMe SSD（128GB 標準、256GB/512GB/1TB/2TB/4TB オプション）、NVMe 未使用時に 2.5" SATA III（最大 2TB）オプション
• イーサネット: 2 x Intel® 2.5 Gigabit Ethernet
• セキュリティ: TPM 2.0
• OS 対応: Windows 11 IoT Enterprise (64 bit) / Windows 11 Pro 64 bit / Linux Ubuntu 22.04（Wake on Touch 非対応）

I/O（外部）

• USB: 2 x USB3.2 Gen2 Type-A、1 x USB3.2 Gen2 Type-C（DP Alt. mode 対応）
• シリアル: 1 x RS232/422/485（デフォルト RS232）
• LAN: 2 x 2.5 Giga LAN（RJ45）
• 映像: 1 x HDMI 2.0b（最大 4096x2160@60Hz、オプション）
• 拡張: 1 x M.2 2230 E-Key（Wi‑Fi モジュール用）、1 x M.2 2230 E-Key（AI 加速カード用、NVMe 不使用時のみ）
• 電源入力: 1 x 12V DC、2.5φ DC ジャック

内部 I/O

• 内部電源入力: 1 x 2pin for 12V DC in
• 内部電源出力: 3.3V / 5V / 12V 各 2pin ワーファ（説明記載）
• USB 内部: 2 x 8pin (2x4) for 4 x USB2.0
• シリアル内部: 3 x 10pin (2x5) for RS232
• ディスプレイ内部: 1 x 40pin DF13 (LVDS デフォルト)、オプションで 30pin DF13 (eDP 1.4a、最大 4096x2304@60Hz、1 lane)
• SATA: 1 x SATA III（NVMe 未使用時）、SATA 電源用 1 x 8pin
• DIDO: 1 x 14pin (2x7) for Digital I/O
• バックライト/VR/ファン/OSD/スピーカー/RTC バッテリ用コネクタを実装

認証
CE、FCC

機械仕様
寸法: 146 x 102 mm

環境
動作湿度: 10%～95% RH（結露なきこと）
動作温度: 0°C ～ 60°C（ページ上で -40 ～ +85°C の耐性記載あり）
保存温度: -40°C ～ 70°C

付属品 / オプション

• 標準付属: Installation Guide
• オプション: SATA ケーブル、SATA 電源ケーブル、COM ケーブル、2ポート USB2.0 ケーブル、12V アダプタ（84W）、電源コード（国別）、CPU ヒートスプレッダ、メンブレン、スピーカー等

注意
ページ内には 12V 単一電圧入力の記載と、9～36V の幅広い入力サポートの両方の記述が存在します。最終的な電源仕様・構成は選択したオプション構成によって異なります。

Caractéristiques / spécifications techniques

• Modèle: IAN32
• Form factor: 3.5" (146 x 102 mm)
• CPU: Intel® N100, up to 3.40 GHz
• Memory: DDR5 SO‑DIMM 4800 MHz, up to 16GB
• Storage: M.2 2280 NVMe (128GB 標準、最大 4TB オプション)、オプションで 2.5" SATA III
• LAN: Dual Intel® 2.5GbE
• USB: USB3.2 Gen2 Type-A x2, USB3.2 Gen2 Type-C x1 (DP Alt. Mode)
• Display: LVDS (default) / optional eDP / optional HDMI 2.0b
• Security: TPM 2.0
• Power: 12V DC in (2.5φ)、ページ表記では 9–36V 幅広入力サポートを明記
• Operating: 0°C ～ 60°C（保存 -40°C ～ 70°C）
• Certifications: CE, FCC
