3.5インチマザーボード IE32S
Intel® Celeron®Intel® Elkhart lake SoCIntel®

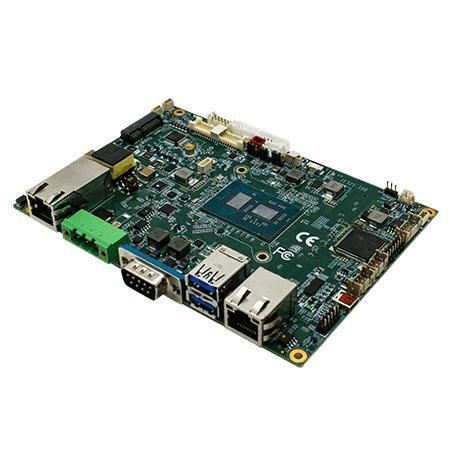

3.5インチマザーボード - IE32S - Winmate, Inc. - Intel® Celeron® / Intel® Elkhart lake SoC / Intel®

3.5インチマザーボード - IE32S - Winmate, Inc. - Intel® Celeron® / Intel® Elkhart lake SoC / Intel® - 画像 - 2

3.5インチマザーボード - IE32S - Winmate, Inc. - Intel® Celeron® / Intel® Elkhart lake SoC / Intel® - 画像 - 3

3.5インチマザーボード - IE32S - Winmate, Inc. - Intel® Celeron® / Intel® Elkhart lake SoC / Intel® - 画像 - 4

お気に入りに追加する

商品比較に追加する

Winmate, Inc.のサイトについての詳しい情報

特徴

サイズ: 3.5インチ
プロセッサー: Intel® Celeron®, Intel® Elkhart lake SoC
チップセット: Intel®
メモリ: DDR4 SO-DIMM, DDR4
エクステンションスロット: M.2, M.2 Key E, M.2 Key B, SATA3
応用: 産業用, 組み込み
探索システム: Linux® Ubuntu™, Windows 10 IoT Enterprise, Windows 11
メモリ周波数: DDR4 3200 MHz
コネクティビティー: LVDS（小振幅差動信号方式）, 2.5 GbE, USB 2.0, USB3.2, HDMI（高精細度マルチメディアインターフェース）, RS-485, RJ45, RS-232, RS-422

詳細

概要
Winmate IE32S は 3.5インチフォームファクターの産業用シングルボードコンピュータ（SBC）で、Intel® Celeron® N6211（Elkhart Lake）を搭載し、コンパクトな設計と多彩な I/O、産業用途向けの堅牢性を備えています。

主な特徴

3.5インチフォームファクター（146 mm x 102 mm）
Intel® Celeron® Elkhart Lake N6211 プロセッサー（最大 3.0 GHz）
1 x DDR4 SO‑DIMM 3200 MHz、最大 16GB（デフォルト 4GB、オプション 8GB/16GB）
Intel® UHD グラフィックス
デュアル 2.5 Gbps イーサネット（うち1ポートは PoE（PD、IEEE 802.3at）オプション）
2 x USB 3.2 Gen2x1（Type-A）、4 x USB 2.0（内部コネクタ経由）
1 x RS232/422/485（デフォルト RS232）
1 x Micro HDMI（オプション）
M.2 B-Key 2242（SATA III SSD）対応、最大 2TB（公式）

製品情報
Winmate IE32S は産業用オートメーション、コンパクト HMI、組み込み制御、ネットワーク接続エッジデバイス向けに設計されています。SATA III x2、COM x4、USB 3.2 Gen2x1 x2、および内部 USB 2.0 インターフェイス x4 をサポートし、9V～36V の広い電源入力に対応する設計で、0°C～60°C の動作温度範囲を標準仕様として提供します。TPM 2.0 を搭載し、セキュリティ機能も備えています。外部ディスプレイは内部 LVDS（40 ピン DF13、eDP 併用レイアウト）とオプションの Micro HDMI により接続可能です。

技術仕様（主な項目）

Processor: Intel® Celeron® N6211（最大 3.0GHz）
Memory: 4GB (Default)、8GB (Optional)、16GB (Optional)、DDR4 SO‑DIMM 3200 MHz、最大 16GB
Storage: 128GB SSD (Default)、オプション 256GB / 512GB / 1TB / 2TB（M.2 2242 B‑Key SATA III 対応）
Ethernet controller: 2 x Intel® Ethernet Controller（2.5 Gbps）
LAN: 2 x 2.5 Giga LAN RJ45、うち 1 ポートは PoE(PD, IEEE 802.3at) オプション
USB: 2 x USB 3.2 Gen2x1 (Type-A) 外部、内部 2 x 8pin (2x4) 経由で USB2.0 x4
Serial: 1 x RS232/422/485（Default RS232）、内部 UART 1 x 6pin
Video: 1 x Micro HDMI (Optional)、内部 LVDS 40pin DF13 (co‑lay eDP)
Expansion: 1 x M.2 2242 B‑Key (SATA III SSD)、1 x M.2 2230 E‑Key (Wi‑Fi モジュール)
Security: TPM 2.0
Operating System: Windows 11 IoT Enterprise (64bit) (Optional)、Windows 11 Pro 64bit (Optional)、Windows 10 IoT Enterprise (64bit) (Optional)、Linux Ubuntu 22.04 (Optional)
WLAN / BT: オプション（M.2 2230 E‑Key を使用）
Power input: 1 x 12V DC, 3‑Pin Terminal Block（製品は 9V～36V の広電源入力に対応設計）
Power output (内部): 1 x 2pin red wafer for 5V DC out
内部 IO（主なコネクタ）: Power input 1 x 3pin Terminal Block、Power output 1 x 2pin、USB 内部 2 x 8pin(2x4)（USB2.0 x4）、FPC コネクタ(CN8)（タッチ）、UART 1 x 6pin、Display 1 x 40pin DF13（LVDS / eDP）、Backlight 1 x 7pin、DIDO 1 x 14pin、VR 1 x 5pin、OSD 1 x 10pin、Speaker 2 x 2pin、RTC battery 1 x 2pin、Audio 1 x 12pin（Line in/Line out/Mic in）
Certification: CE, FCC
Mechanical: Dimension 146 x 102 mm
Environment: Operating humidity 10% to 95% RH (非結露)、Operating temperature 0°C to 60°C、Storage temperature -40°C to 70°C
Accessory: 1 x Installation Guide（標準）、オプション：SATA ケーブル、SATA 電源ケーブル、COM ケーブル、2ポート USB2.0 ケーブル、12V アダプタ、電源コード、CPU ヒートスプレッダ、メンブレン、スピーカー等
Power Rating: 12V DC; PoE (PD) follows IEEE 802.3at (25 W)

用途と導入上の留意点
産業用オートメーション、エッジコンピューティング、HMI、組み込み制御システムなどに適します。フォームファクター、ポート配置、放熱・冷却、電源設計、取り付けレイアウト（筐体設計）をシステムレベルで検討のうえ、必要な I/O と拡張性を確認してください。

Caractéristiques / spécifications techniques

モデル: IE32S
CPU: Intel® Celeron® N6211（最大 3.0GHz）
メモリ: DDR4 SO‑DIMM 最大 16GB（デフォルト 4GB）
ストレージ: M.2 2242 B‑Key SATA III (最大 2TB, オプション構成あり)
ネットワーク: 2 x 2.5 Gbps LAN（1ポート PoE オプション）
主要 I/O: USB 3.2 Gen2x1 x2、RS232/422/485 x1、Micro HDMI (Optional)、内部および外部用多数のコネクタ
寸法: 146 x 102 mm
動作環境: 0°C～60°C、10%～95% RH（非結露）
認証: CE、FCC
