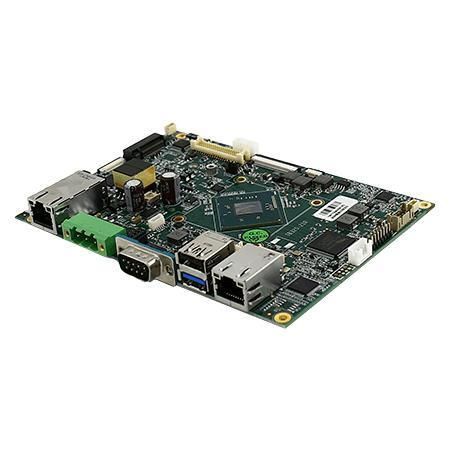

サブコンパクト3.5"シングルボードコンピュータ IB32S

Intel® Celeron N2930SATA IIM.2

概要
IB32S は Intel® Celeron® Bay Trail‑M N2930（1.83 GHz、バースト最大 2.16 GHz）を搭載した 3.5インチ フォームファクタのシングルボードコンピュータ（SBC）です。146 x 102 mm の基板は、コンパクトな組込みおよび産業用途向けに設計され、前面/上面にアクセス可能な I/O とパネル統合向けの拡張オプションを備えています。

主な特徴

• 3.5インチ フォームファクタ（146 x 102 mm）
• Intel® Celeron® N2930 プロセッサ（1.83 GHz、最大 2.16 GHz）
• DDR3L 1600 SO‑DIMM、最大 8 GB（標準 4 GB）
• Intel® HD Graphics 統合
• ギガビットイーサネット x2（1ポートは PoE PD オプション、IEEE 802.3at）
• 前面/上面 I/O：USB 3.0 x1、USB 2.0 x1、RS232/422/485 x1
• M.2 2242 B‑Key（SATA II）および M.2 2230 E‑Key（Wi‑Fi/BT）スロット
• ストレージ：標準 128 GB SSD、オプション 256/512 GB

用途

• 産業用制御および HMI パネル統合
• POS/POI、キオスク、デジタルサイネージ
• 医療機器や組込みヘルスケア機器
• 監視カメラ、輸送機器、スペース制約のある組込みシステム

認証

• CE
• FCC

梱包 / 付属品
取付ガイド（Installation Guide）を同梱。データシート、オプションのケーブルやアクセサリはメーカーより入手可能です。

技術仕様

• プロセッサ：Intel® Celeron® N2930（1.83 GHz、バースト最大 2.16 GHz）
• メモリ：標準 4 GB、最大 8 GB DDR3L 1600 SO‑DIMM
• ストレージ：標準 128 GB SSD、オプション 256/512 GB；M.2 2242 B‑Key（SATA II）
• グラフィックス：Intel® HD Graphics（統合）
• ネットワーク：ギガビット RJ45 x2（1ポート PoE PD オプション、IEEE 802.3at）
• USB：USB 3.2 Gen1 Type‑A x1、USB 2.0 Type‑A x1、内部 USB ヘッダ
• シリアル：RS232/422/485 x1（設定可能）
• 表示：40pin DF13 経由の LVDS/eDP（内部）；VGA オプション
• 拡張：M.2 2230 E‑Key（Wi‑Fi/BT）
• 電源：3‑pin 端子台による 12 V DC 入力；PoE PD（IEEE 802.3at、最大 25 W）
• OS（オプション）：Windows 10 IoT Enterprise（64bit）、Ubuntu 20.04
• 寸法：146 x 102 mm
• 動作温度：0°C ～ 60°C
• 保存温度：-40°C ～ 70°C
• 湿度：10% ～ 95% RH（結露なきこと）

付属品と注意
SATA/COM/USB ケーブル、電源アダプタ、CPU ヒートスプレッダ等のオプションあり。統合時には機構クリアランス、放熱対策、電源要件を確認してください。
