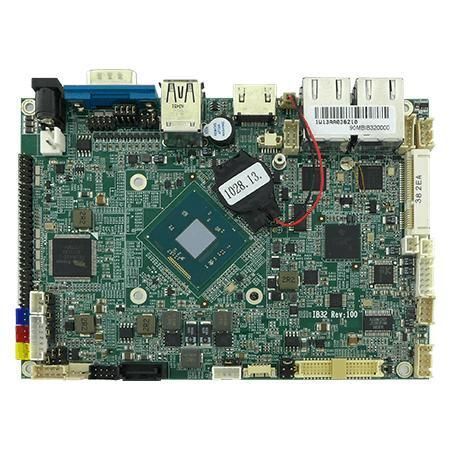

3.5インチマザーボード IB32

組み込みIntel® Celeron N2930x86

概要
IB32は3.5インチのx86組込みマザーボードで、スペース制約のある産業用途や組込みシステム向けに設計されています。Intel® Celeron® N2930を搭載し、レガシーと最新のI/Oを組み合わせた構成でHMIや制御装置への組込みが容易です。

主な特徴

• 3.5インチフォームファクタ（146 x 102 mm）、x86シングルボードコンピュータ
• Intel® Celeron® N2930（1.83 GHz ベース、ブースト時最大 2.16 GHz）
• 1 x DDR3L SO‑DIMM、最大 8 GB（1066/1333/1600 MHz 表記あり）
• 内蔵 VGA、デュアルチャネル 24bit LVDS（40‑pin DF13）、HDMI 1.4（オプション）
• ギガビットLAN x2（Intel® コントローラ）
• ストレージ/拡張：1 x SATA II、mini PCIe / mPCIe スロット（SSD/無線モジュール対応）
• I/O：USB3.2 Gen1 Type‑A + 複数の USB2.0（外部/内部）、シリアル 4 ポート、12 x GPIO、IEEE 1394b、電源/バックライト/オーディオ/ファン/OSD/デバッグ用内部ヘッダ多数

認証

• CE
• FCC

製品詳細
IB32はIntel® Bay Trail‑Mプラットフォームを3.5インチSBCに凝縮し、低消費電力で産業用HMIや組込みゲートウェイ、コンパクトな制御ユニットに適合します。I/O配置はフロント／トップアクセスを考慮しており、組込み筐体への取り付けや保守が容易です。mini PCIeで無線や追加ストレージを拡張可能です。

技術仕様

• モデル：IB32
• CPU：Intel® Celeron® N2930（1.83 GHz、ブースト最大 2.16 GHz）
• メモリ：1 x 204‑pin DDR3L SO‑DIMM、標準 4 GB、最大 8 GB（オプション）
• ストレージ：標準 128 GB SSD、オプション 256/512 GB、1 x SATA II
• イーサネット：ギガビットLAN x2（RJ45）
• USB：1 x USB3.2 Gen1 Type‑A（外部）、USB2.0 外部 + 内部ヘッダ（最大 4 x USB2.0）
• シリアル：1 x RS232/422/485（外部、デフォルト RS232）、内部ヘッダで追加 RS232 対応
• ディスプレイ：デュアルチャネル 24bit LVDS（40‑pin DF13、デフォルト）、VGA ヘッダ（オプション）、HDMI 1.4（オプション）
• 拡張：mini PCIe / mPCIe スロット（SSD／Wi‑Fi モジュール用）
• 電源：12 V DC 入力（2.5φ DC ジャック）、内部ヘッダで 3.3V/5V/12V 出力を供給
• 内部I/O：バックライト（7‑pin）、DIDO（14‑pin）、VR/輝度制御、OSD（10‑pin）、オーディオヘッダ（12‑pin）、スピーカ端子、RTC バッテリ、BIOS デバッグヘッダ
• 寸法：146 x 102 mm
• 動作温度：0°C〜60°C、保存温度：-40°C〜70°C
• 動作湿度：10%〜95% RH（結露なきこと）

付属品 / オプション

• 付属：Installation Guide
• オプション：SATA 信号/電源ケーブル、COM ケーブル、2ポート USB ケーブル、12V 84W アダプタ、国別電源ケーブル、CPU ヒートスプレッダ、メンブレン、スピーカセット、mini PCIe モジュール（Wi‑Fi/SSD）
