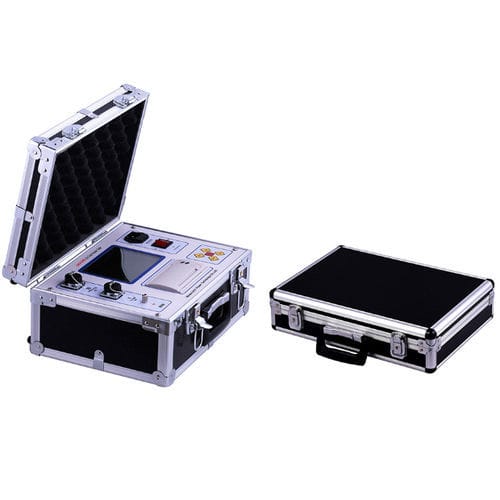

避雷試験機 UHV-540

携帯型内部 データベース付メモリ付

UHV-540は、酸化亜鉛（金属酸化物）避雷器の漏れ電流を測定・解析するための携帯型試験器です。抵抗性、容量性および全漏れ電流の測定により、酸化亜鉛の劣化や吸湿状態を評価します。入力電圧および電流信号は高速磁気絶縁デジタルセンサーで取得し、信頼性と安全性を確保します。

主な機能

• 大画面LCDとフルメニュー操作による明確なナビゲーション。
• 高精度サンプリング回路とフーリエ高調波解析による堅牢な測定結果。
• 入力電圧・電流信号を直接取得する高速磁気絶縁デジタルセンサー。
• 抵抗性電流の基本ピーク出力、エッジ位相補正および関連測定機能。
• カレンダー時計、マイクロプリンター、内部データ保存による現場での記録機能。

別名 / ニックネーム

• 酸化亜鉛避雷器試験機
• 避雷器漏れ電流試験器
• 避雷器テスター

技術仕様

• 基準電圧入力範囲（ピーク）：10 V～200 V（カスタマイズ可 0–250 V）。
• 全漏れ電流測定範囲：100 µA～8 mA（カスタマイズ可 0–20 mA）。
• 抵抗性電流測定範囲：100 µA～8 mA（カスタマイズ可 0–20 mA）。
• 容量性電流測定範囲：100 µA～8 mA（カスタマイズ可 0–20 mA）。
• 角度測定範囲：0°～90°。
• 消費電力：4 W。
• システム測定精度：±（測定値 × 5% + 5 桁）（高調波電流 ≤ 2 mA）。
• 交流電源：AC 220 V ±10%、50 Hz ±1%。
