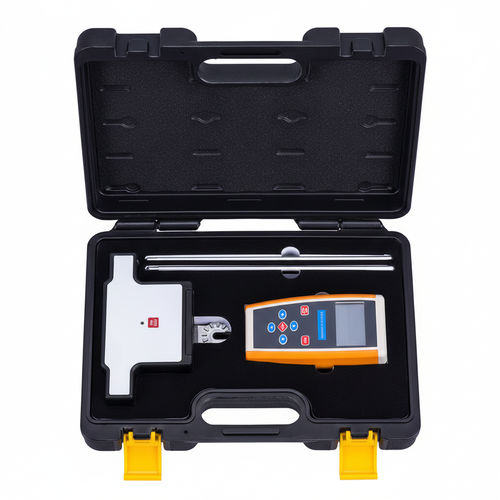

絶縁試験機 UHV-550

電圧高電圧無線通信信号式

UHV-550 は、吊り下げ絶縁体の電圧分布をワイヤレスで測定するための装置で、現場（通電中）および実験室での試験に対応します。ユニバーサルジョイントにより、絶縁体ストリングの吊り向きに合わせて測定方向を柔軟に調整できます。

製品概要

• 吊り下げ絶縁体の電圧分布測定用ワイヤレス検出器。現場および実験室での使用に適しています。
• ユニバーサルジョイントによる取付けで、絶縁体ストリングの吊り位置に応じた測定方向の柔軟な調整が可能です。
• 二重シールドおよびEMC準拠の対干渉設計により安定した測定値を実現。直感的なヒューマンマシンインターフェイスで操作が容易です。

主な機能

• 複数の動作電圧レベルに対応可能。特殊電圧レンジはカスタム対応（目安の範囲あり）。
• 日付・時刻設定により履歴測定の記録と参照が可能。
• バックライト時間の設定：常時点灯、オフ、または 0–999 分で調整可能。
• 自動シャットダウン設定：無効（常時）または 0–999 分で設定可能。
• 検出器とハンドヘルド間の視距伝送距離：最大 100 m（視線内、十分な電源供給下）。
• マルチモード動作により適用範囲、安全性、利便性が向上。
• ユニバーサルジョイントで測定方向の柔軟な調整が可能。
• 二重シールドにより耐干渉性を強化。
• 操作しやすいヒューマンマシンインターフェイス。

技術仕様

• 測定電圧範囲（標準/表記）：0 ～ 40 kV（特殊電圧はカスタマイズ可能）；機種構成により最大 0 ～ 1000 kV まで対応可能。
• 測定誤差：≤ ±1 %。
• 分解能：0.01 kV。
• サンプリングレート：10 回/秒。
• 動作電流：ハンドヘルド ≤ 120 mA、検出器 ≤ 40 mA。
• 電源：ハンドヘルド — 1.5 V × 2（単三相当／No.5）；検出器 — 1.5 V × 2（単四相当／No.7）。
• 連続動作時間：≥ 12 時間。
• 視距伝送距離（検出器 ⇄ ハンドヘルド）：≤ 100 m（十分な電源供給時）。
• 表示：ポジティブLCD、直射日光下でも視認性あり。
• 動作温度：-35 °C ～ +60 °C。
• 保管温度：-40 °C ～ +65 °C。
• 相対湿度：≤ 90 %RH、結露なきこと。
• 別名：絶縁体電圧分布検出器、電圧分布検出器。
