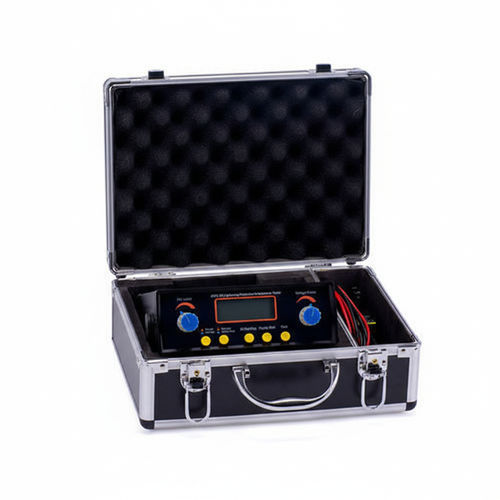

バリスタ試験機 FC-2G

避雷チューブバリスタ用

FC-2G 避雷部品試験器は、酸化亜鉛アレスタ（バリスタ）、サーメット製2極・3極放電管、真空避雷管などの過電圧保護部品の直流パラメータ測定用に設計されています。安定化電源および定電流源としても使用可能です。

主な機能

• 酸化亜鉛アレスタ（電圧依存抵抗）の直流パラメータ測定、サーメット製放電管（2/3電極）、真空放電管などに適用可能。
• 安定化電源および定電流源として動作。
• 高電圧短絡保護および過電流保護を搭載；高電圧プリセットおよびレンジ調整機能；HV自己放電時間 < 0.5 s。
• セルフキャリブレーション機能を内蔵。
• 高精度のLCD表示により信頼性の高い測定を提供。
• 測定範囲を事前設定可能で、設定値を超えると音声アラームを出力。
• バッチ試験向けの連続測定モードを装備。
• フロントパネルでの簡便な操作；軽量で携帯可能（寸法・重量参照）。

技術仕様

• 電圧依存抵抗測定：電圧 (U1mA) 範囲 0 ～ 1999 V；精度 ≤ ±1% ±1d；試験条件：1 mA ±5 μA。
• 漏れ電流：範囲 0 ～ 199.9 μA；精度 ≤ ±1 μA ±1d；試験条件：0.75 U1mAに準拠。
• 放電管測定：直流耐圧 (Vsdc) 範囲 5 ～ 1999 V；精度 ≤ ±1% ±1d；試験条件：電圧上昇率 100 V/s ±10%。
• 絶縁抵抗：最大 6 MΩ（500 Vで測定）。
• 耐電圧：交流 1.5 kV、50 Hz、1 分。
• 動作条件：温度 0 ～ +40 ℃；湿度 ≤ 85% RH。
• 保管条件：温度 -10 ℃ ～ +50 ℃。
• 消費電力：8 W。
• 外形寸法：208 mm × 190 mm × 78 mm。
• 重量：≤ 1 kg。
• 別名：避雷部品メーター / 雷保護メーター。
