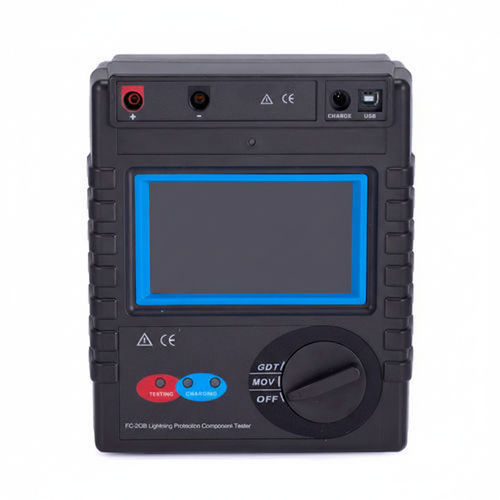

電圧試験機 FC-2GB

落雷耐久性絶縁抵抗スパークギャップ

FC-2GB 避雷部品テスターは、過電圧保護部品の直流パラメータを測定する携帯型測定器です。酸化亜鉛アレスタ、サーメット2/3電極放電管、真空避雷管などの検査、ルーチン試験およびロット／連続試験に適しています。

用途

• 酸化亜鉛アレスタ（バリスタ、VDR）の試験。
• サーメット製2電極・3電極放電管および真空避雷管の試験。
• その他の過電圧保護デバイスの検証および生産ライン検査。

主な機能

• 直流パラメータ測定：電圧依存抵抗（バリスタ）、放電管の直流耐圧、漏れ電流の測定を実施。
• 規格化された直流電源および定電流源としても使用可能。
• HV短絡保護および過電流保護、HVプリセットおよびレンジ調整機能、HV自己放電時間 < 0.5 s。
• 自己校正機能を内蔵し、測定信頼性を向上。
• 高精度で信頼性の高いLCD表示。
• 測定範囲の事前設定と、範囲超過時の警報音。
• 大量試験向けの連続測定モードを搭載。
• 操作しやすい前面パネル、軽量で携帯に便利な設計。

技術仕様

• 電圧依存抵抗（U1mA）：測定範囲 0 ~ 1999 V；精度 ≤ ±1% ±1 digit；試験条件：1 mA ± 5 μA。
• 漏れ電流（約0.75·U1mA）：測定範囲 0 ~ 199.9 μA；精度 ≤ ±1 μA ±1 digit。
• 放電管 — 直流耐圧（Vsdc）：範囲 5 ~ 1999 V；精度 ≤ ±1% ±1 digit；試験条件：電圧上昇率 100 V/s ±10%。
• 絶縁抵抗：6 MΩ（500 Vで測定）。
• 耐電圧：AC 1.5 kV、50 Hz、1 分。
• 使用環境：温度 0 ~ +40 °C；湿度 ≤ 85% RH。
• 保管条件：温度 -10 °C ~ +50 °C；湿度 ≤ 90% RH。
• 電源：専用直流 12 V。
• 消費電力：8 W。
• 寸法：208 mm × 190 mm × 78 mm。
• 重量：≤ 1 kg。

資料

• ユーザーマニュアル（PDF）。
• 校正証明書（PDF） 要求に応じて提供。
