電圧校正器 UHV-740
抵抗性電気パラメーター変圧器用

お気に入りに追加する

商品比較に追加する

特徴

物理量

電圧, 抵抗性, 電気パラメーター

応用

変圧器用, 変圧装置用

オプション

ポータブル, ドキュメンテーション機能, データ記録機能付, 電子

温度域

最大: 40 °C
(104 °F)

最少: 5 °C
(41 °F)

湿度範囲

最大: 80 %

最少: 0 %

電圧

最大: 100 V

最少: 0 V

製品概要

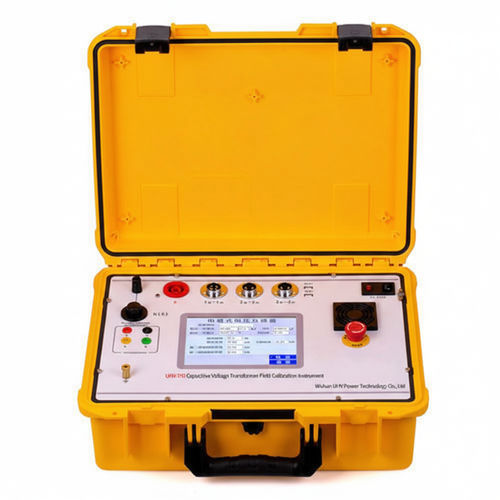

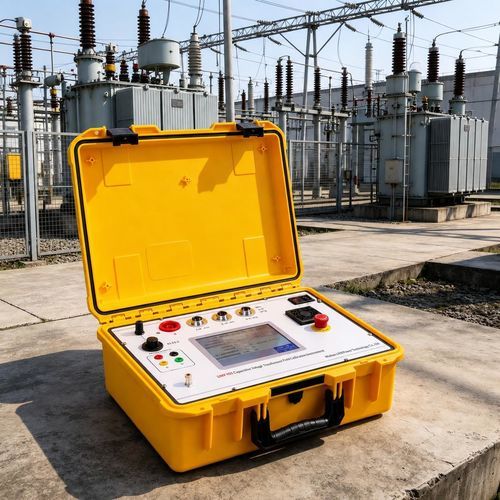

UHV-740は、容量性電圧変成器（CVT）および電磁式電圧変成器（PT）の現場校正を行うオールインワンのGISフィールドキャリブレータです。低電圧測定と変圧器の負荷曲線外挿を組み合わせ、複数の比率（6–500 kV/√3）で比率および位相誤差を高精度に測定します。

主な機能と利点

オールインワン検査ソリューション：変圧器の負荷曲線を外挿してブースト源やロードボックスを不要にし、20%〜120%の負荷範囲でPT/CVTの誤差（比率／位相）を測定し、国家規格に準拠します。
包括的なパラメータ測定：PT/CVTの比率・位相誤差、CVTの部分電圧比および容量、中間PTの比率／電圧、直流抵抗、極性・比率・配線チェックをサポートします。
効率性と安全性：ワンクリックでの完全試験によりヒューマンエラーとリスクを低減。<4 kVでの動作を想定した多層保護。高速周波数変換技術により対干渉性を確保します。
ユーザー中心の設計：WINCE OSによるタッチスクリーン／マウスの二重操作、直感的な配線図、データ即時出力用のUSBポートを搭載。16GBの内部ストレージで多数のデータセットを保存可能です。

主要な試験項目と測定パラメータ

特性 / 技術仕様

動作環境：温度 5–40 °C；相対湿度 <80%（25 °C）；高度 <4500 m；電源周波数 50 ± 0.5 Hz。
測定対象変圧器：GIS電磁式（PT）および容量性電圧変成器（CVT）。
一次電圧範囲：6–500 kV/√3（非標準一次電圧にも対応可能）。
対応二次電圧：100 V、100 V/√3、110 V、110 V/√3、100/3 V。
誤差測定精度（比率／位相）：0.05 %。
部分電圧比測定精度：0.5 %。
部分電圧容量測定精度：2 %。
直流抵抗測定精度：0–0.1 Ω → 3 %；0.1–50 Ω → 1 %。
内部標準変圧器の比率範囲：6 kV/100 V（および 6 kV/√3 /100 V/√3）、10 kV/100 V（および 10 kV/√3 /100 V/√3）、35 kV/100 V（および 35 kV/√3 /100 V/√3）、110 kV/100 V（および 110 kV/√3 /100 V/√3）、220 kV/100 V（および 220 kV/√3 /100 V/√3）、330 kV/100 V、500 kV/√3 /100 V/√3。
内部基準の精度クラス：0.02 %。
検証部：電圧範囲 0–100 V（ダイヤル指示器誤差 0.5 %）；比率誤差 0.001 %–3 %（100 V）；角差 0.00′–50′（100 V）；誤差表現 △X = ±(2%×X + 2%×Y ± 2 words)、△Y = ±(2%×X + 2%×Y ± 2 words)。
アドミッタンス範囲：0.1 ms–99.9 ms。
ストレージと接続性：内部ストレージ 16 GB；データ出力用デュアルUSBポート。
寸法（mm）：496 × 394 × 185。
重量：14.0 kg。
