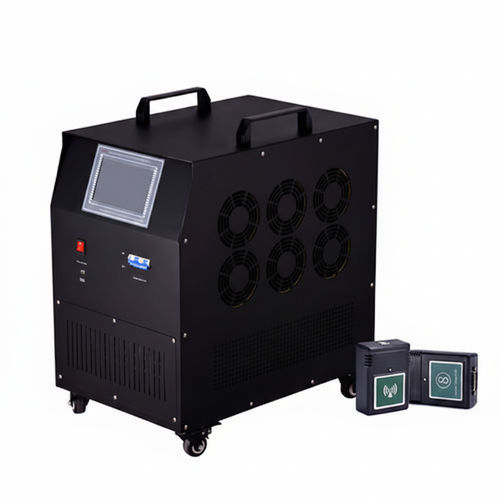

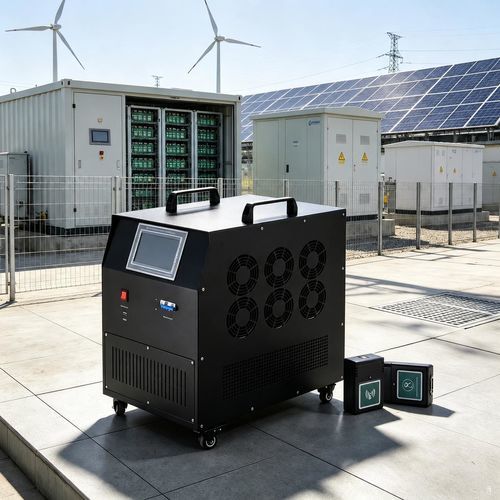

DC充放電バンク UHV-220/30CF

ポータブル定電流対流冷却

UHV-220/30CF バッテリー充放電試験器は、バッテリーパックの充放電値を測定し、制御された放電負荷として機能するよう設計されています。放電電流を連続制御して設定値での定電流放電を実現します。

主な機能

• 単体使用および他ユニットとの並列使用が可能。遠隔制御と状態監視に対応。
• 充電・放電・単セル検出・オンライン監視・活性化の5機能を統合。
• 単セル電圧のワイヤレス監視（各モジュールで最大12セルを監視）。
• リモート放電機能を備えた解析ソフト対応。ホストにUSBインターフェースと2GB内部データ保存領域を搭載。
• デュアルCPU構成により安全性、信頼性、測定精度を向上。放電中の一時停止やパラメータ変更が可能。

技術パラメータ

• 動作モード：単独運用、並列運用、遠隔制御および状態監視。
• 適用バッテリーパック：48V / 110V / 220V / 380V。
• 充電電圧範囲：48V：40～60V、110V：95～150V、220V：190～300V、380V：350～450V。
• 充電電流範囲：48V：10～150A、110V：1～80A、220V：1～40A、380V：1～20A。
• 放電電圧範囲：48V：38～60V、110V：80～135V、220V：176～270V、380V：300～460V。
• 放電電流範囲：48V：0～150A、110V：0～150A、220V：0～100A、380V：0～50A。
• 電流精度：1%。
• 電圧精度：0.5%。
• 単セル電圧精度：0.2%。
• 単セルレンジ・分解能：0.500V～16.00V（分解能1 mV）。
• 充放電時間：0～99時間59分（設定可能）。
• 電源：AC 220V / 380V。
• 冷却方式：強制空冷。
• 寸法：610 × 390 × 675 mm、正味重量：61 kg、工業用キャスター搭載。

動作環境

• 動作温度：-5～50 ℃、保存温度：-40～70 ℃。
• 相対湿度：0～90%（参照条件 40 ±2 ℃）。
• 定格高度：最大 4000 m。
• 騒音：＜ 60 dB。

電源および安全性

• 電源（配電）：単相三線式 220V AC（-20%～+30%）、周波数 45～65 Hz。
• 耐電圧試験：入力－筐体 2200V DC 1 分；入力－出力 2200V DC 1 分；出力－筐体 700V DC 1 分。
• 安全規格：EN61095 準拠（表示どおり）。

配線

• AC入力：GBソケット、1～1.5 mm² ケーブル対応。
• DC出力：機器用 25 mm² ケーブル＋クイックコネクトプラグ（赤＝＋、黒＝－）。

追加の特徴

• 試験・監視・活性化の工程を統合した機能群。
• 単セルごとのワイヤレス監視モジュールで最大12セル/モジュールを収集可能。
• USBインターフェースと2GB内部保存でローカルログを保持、解析ソフトで遠隔操作が可能。
• 放電中の一時停止やパラメータ変更が可能で、試験運用の柔軟性を確保。

モデルと仕様

• モデル：UHV-220/30CF。
• 適用システムと範囲：上記「技術パラメータ」を参照。
• 精度概要：電流 1%・電圧 0.5%・単セル 0.2%。
