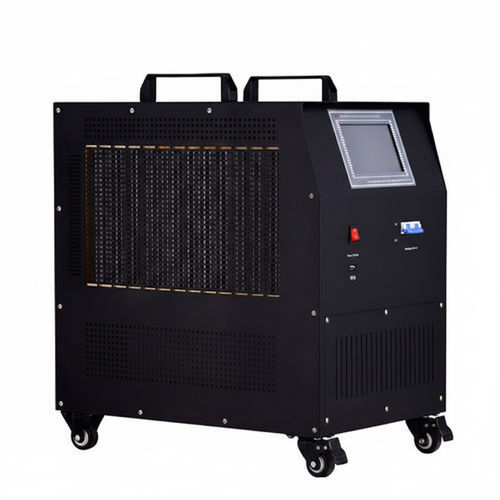

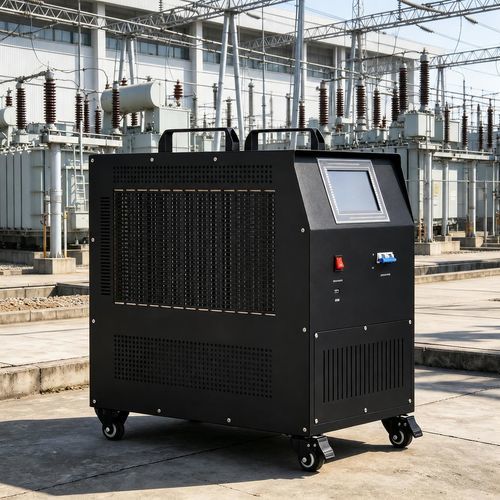

DC充放電バンク UHV-220/30CFK

実験用ポータブルAC

UHV-220/30CFKは、バッテリーパック向けの充放電テスターで、調整可能な広帯域電圧、設定可能な電流レンジ、ワイヤレス単セル監視、およびデュアルCPUによる安全アーキテクチャを備え、研究室および生産現場での試験に対応します。

主な特長：

• 連続可変の電圧レンジ（10～300 V または 10～600 V）により複数電圧レベルのパック試験が可能。
• 充電、放電、セル検出、オンライン監視、活性化を1台で統合。
• ワイヤレスセル監視モジュール：モジュールあたり最大12セルの同時計測。
• PC解析ソフト（中国語UI）による遠隔放電制御およびUSBデータ出力対応。
• ローカルデータ保存：2 GBの内部ストレージで試験データを蓄積。
• デュアルCPU構成により測定と安全制御を分離。
• 柔軟な試験制御：試験パラメータの変更や一時停止が可能、電圧/時間/容量での自動停止設定。

技術的利点：

• 多様なバッテリーパックに対応する広範な電圧カバレッジ（10–600 V）。
• 複数機器を置換できるオールインワンの試験ソリューション。
• セル単位の詳細なデータ取得を可能にする高度なワイヤレス監視。
• CPU冗長化と絶縁試験による高い安全性と計測信頼性。
• 単体運転、複数台同時運転、遠隔制御、状態監視など柔軟な運用モード。

仕様 / 技術データ：

• 作業モード：単体使用、複数台同時使用、遠隔制御および状態監視対応。
• 充電電圧：10～300 V（標準）／10～600 V（拡張）。
• 充電電流（バリアント）：0～40 A、0～60 A、0～20 A（構成による）。
• 放電電圧：10～300 V（標準）／10～600 V（拡張）。
• 放電電流（例）：10–19 V：0–50 A；19–180 V：0–100 A；180–300 V：0–50 A。高電流仕様：10–19 V：80 A；19–180 V：120 A；180–300 V：80 A；300–600 V：50 A。
• 電流精度：±1 %。
• 電圧精度：±0.5 %。
• 単セル電圧精度：±0.2 %。
• 単セル測定レンジ/分解能：0.500 V～16.00 V（分解能 1 mV）。
• 充放電時間：0～99時間59分。
• 電源：AC 220 V / 380 V；単相三線式 220 V AC（−20%～+30%）、45～65 Hz。
• 耐電圧試験：入力‑筐体 2200 V DC 1 分；入力‑出力 2200 V DC 1 分；出力‑筐体 700 V DC 1 分。
• 安全規格：EN61095 準拠。
• 外形寸法：461 x 225 x 390 mm。
• 質量：1台 17.5 kg；2台 20 kg。
• 取り扱い：産業用ユニバーサルキャスター。
• 放熱：強制空冷。
• 動作温度：-5 ～ 50 ℃；保管温度：-40 ～ 70 ℃。
• 湿度：相対湿度 0 ～ 90 %（40±2 ℃時）。
• 定格高度：4000 m。
• 騒音：< 60 dB。
• AC入力配線：GBソケット、1～1.5 mm²ケーブル対応。
• DC出力配線：機器用25 mm²ケーブル、クイックコネクト（赤＝+、黒＝−）。
• データ：USB出力、PC解析ソフト、2 GB内部ストレージ。
