孤立デフェクト位置特定機 PDF1000

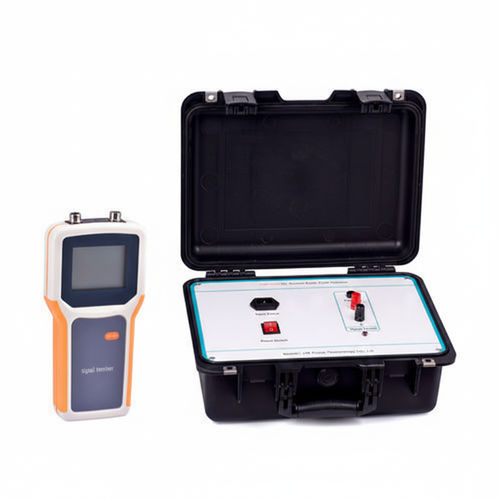

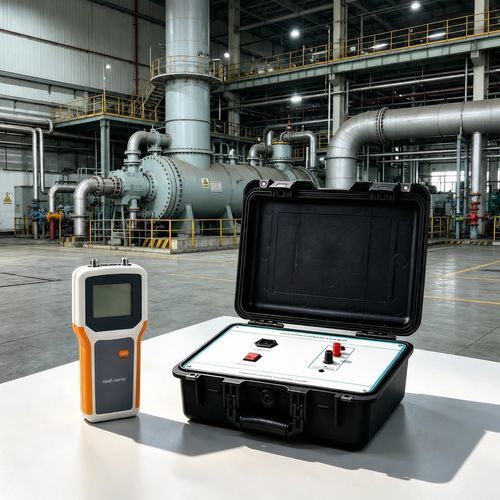

PDF1000 は、さまざまな電圧レベルの DC 系統における地絡（接地）故障の検出と測定を目的とした携帯型機器です。高精度の信号発生器、バッテリー駆動の信号受信機およびクランプ付属品を統合し、DC 系統を停止することなく地絡箇所の継続的な検索と接地抵抗測定を可能にします。

主な機能

• 簡単操作：電源を入れるだけで動作、複雑なキー操作は不要。
• 非侵襲的：浮遊充電器や他の電源を停止せずに故障を特定。
• 複数電圧対応：DC 220V、110V、48V、24V に対応。
• 携帯可能な受信機：内蔵バッテリーで現場使用が可能。
• 連続検索：通常運転中に接地点を継続的に検索可能。
• 高い耐干渉性：系統の分布容量の影響を補償。
• インテリジェント充電管理：充電時間短縮とバッテリ寿命延長を実現。

適用分野

• 発電所、変電所、炭鉱、化学プラント等の DC 電源設備。

特性 / 技術仕様

• 信号発生器
  • 出力信号周波数：2.5 Hz
  • 無負荷出力電圧：±20 V ±5%
  • 信号電圧振幅誤差：<5%
  • 信号短絡出力電流：≤ 80 mA
  • 出力ポート耐衝撃性：400 V DC
  • 電源電圧：AC 220 V ±10%
  • 周波数：50 Hz ±5%
  • 入力ヒューズ：200 mA
  • 最大消費電力：3 W
  • 外形寸法（信号発生器）：300 × 270 × 200 mm
• 信号受信機
  • 信号電流検出感度：0.5 mA
  • 信号発生器のインピーダンス：40 KΩ
  • 最大出力電流：2.5 mA
  • 受信機表示：桁 0 ~ 19
  • 外形寸法（受信機）：210 × 100 × 32 mm
  • クランプ A：Φ 50 mm
  • クランプ B：Φ 7 mm × 9 mm
• セット内容（全体）
  • 検出可能最大接地抵抗：300 kΩ
  • 接地抵抗測定精度：0 ～ 4.5 kΩ、誤差 ≤ 0.5 kΩ；4.5 kΩ ～ 300 kΩ、誤差 ≤ 10%
• 寸法・重量
  • 本体外形寸法：340 × 290 × 140 mm
  • 本体重量：3.96 kg
  • 付属品/ケース外形寸法：390 × 290 × 140 mm
  • 付属品重量：2.8 kg
• 別名
  • 地絡検出器
  • 地絡探知器
  • 直流システム用地絡検出器
