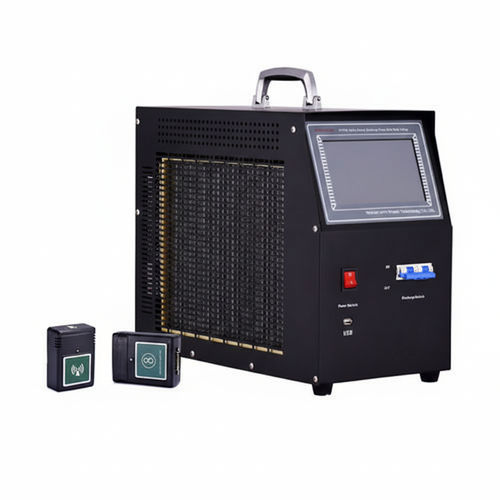

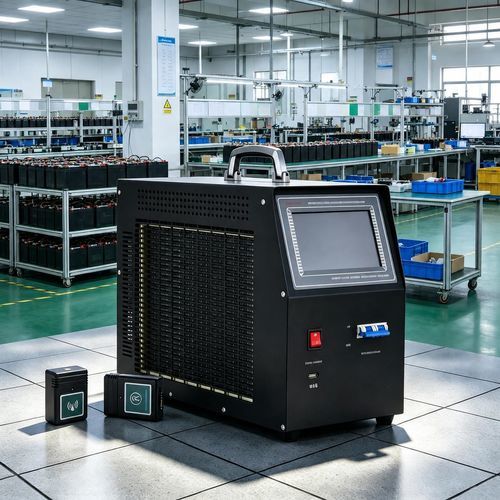

DC充放電バンク UHV-220/30FK

定電流テスト用バッテリー用

UHV-220/30FKは、フルプロセスのデータ記録と多層保護を備えた、オフラインの高精度定電流放電試験用インテリジェント充放電試験機です。

製品概要

• オフライン定電流放電を実行し、電流をリアルタイムで制御して設定値を維持、電圧・時間・容量のいずれかの条件で自動停止します。ワイヤレスセル電圧監視、PC解析ソフト（中国語UI対応）、USB出力、内蔵2GBメモリによる全工程ログ機能を備えます。

主な特徴

• 広い電圧範囲：DC 10～600 V（機種/構成に依存）で複数のバッテリ系統に対応。
• 精密な定電流放電：可変電流により容量測定を高精度に実施。
• ワイヤレスセル監視：モジュールごとに最大12セルを同時監視してセル電圧をリアルタイム取得。
• PC解析ソフト：データレビューおよびリモート制御放電（中国語UI対応）。
• 大容量データ保存：内蔵2GBメモリとUSBインターフェースでデータ出力が容易。
• デュアルCPU安全設計および多層保護で運用の信頼性を確保。

技術仕様

• 適用バッテリ電圧：24V、48V、72V、96V、110V、220V、240V、380V、480V。
• 動作モード：単独使用、並列/複数運転、リモート制御および状態監視に対応。
• 放電電圧：DC 10V–300V（標準）；DC 10V–600V（広電圧構成）。
• 放電電流（構成と電圧帯域により）：
  • Config A：10–19V：0–50 A；19–180V：0–100 A；180–300V：0–50 A。
  • Config B：10–19V：0–80 A；19–180V：0–120 A；180–300V：0–80 A。
  • Config C：10–19V：80 A；19–180V：120 A；180–300V：80 A；300–600V：50 A。
  • Config D：10–19V：150 A；19–180V：300 A；180–300V：150 A；300–600V：60 A。
• 電流精度：±1%。
• 電圧精度：±0.5%。
• 単セル電圧精度：±0.2%。
• 単セル測定範囲・分解能：0.500 V～16.00 V（分解能 1 mV）。
• 充放電時間設定：0 ～ 99時間59分。
• 電源（機器）：AC 220 V。
• 冷却方式：強制空冷。
• 外装：アルミ合金プルボックス。

作業環境

• 放熱方式：強制空冷。
• 動作温度範囲：-5 ～ 50 ℃；保存温度：-40 ～ 70 ℃。
• 湿度：相対湿度 0 ～ 90％（40 ± 2 ℃にて）。
• 定格高度：最大 4000 m。
• 騒音：< 60 dB。

電源・安全性

• 動作電源：単相三線式 220 V AC（-20% ～ +30%）、周波数 45 ～ 65 Hz。
• 耐圧試験：入力‑筐体：2200 V DC 1 分；入力‑出力：2200 V DC 1 分；出力‑筐体：700 V DC 1 分。
• 安全規格：EN61095相当（表記に準拠）。

配線・接続

• AC入力：GBソケット、1 ～ 1.5 mm² ケーブル対応。
• DC出力：導体 25 mm² ケーブル、クイックコネクトプラグ（赤＝正、黒＝負）。

仕様

• 型番：UHV-220/30FK。
• 対応電圧範囲：DC 10–600 V（機種依存）。
• 精度：電流 1%；電圧 0.5%；単セル 0.2%。
• データ機能：内蔵2GBメモリ、USB出力、PC解析ソフト対応。
• セル監視：ワイヤレスモジュール（最大12セル/モジュール）。
• 冷却・筐体：強制空冷、アルミ合金プルボックス。
