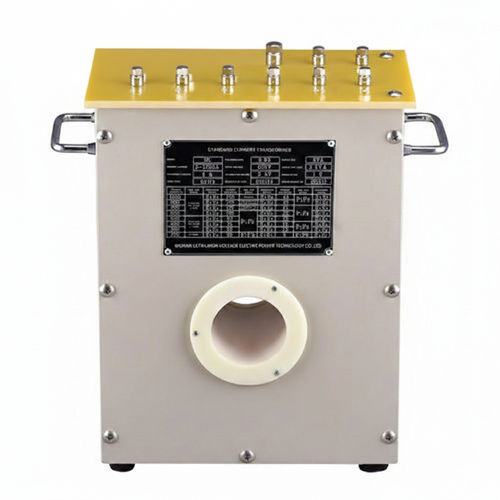

変流器 HL series

HL標準変流器は、変流器の確認および誤差試験のための校正用標準器です。一次巻線と二次巻線で構成され、5/5または1/1の電流比で自己校正が可能で、比率確認に適しています。

主な機能

• 一次巻線および二次巻線の構造により校正基準を提供。
• 銘板に記載された標準電流比に基づく確認。
• 5/5および1/1での自己校正機能。
• 取り扱いと運搬を容易にするキャスター付き。

動作条件

• 動作温度：-5℃ ～ +40℃。
• 相対湿度：< 80%（非結露条件）。
• 作業場所には試験に関係しない強い外部電磁界がないこと。
• 定格電流での長時間連続運転が可能な設計。

外形寸法と重量（型番別）

• HL-22/23：370 × 170 × 440 mm — 質量：13 kg。
• HL-32/33：330 × 190 × 430 mm。
• HL-53/62/63（HL-62C/63C含む）：470 × 230 × 570 mm。

取扱いおよびドキュメント

• 現場での使用・搬送を考慮したキャスター装備。
• ドキュメント：ユーザーマニュアルおよび校正証明書は（要求により）PDFで提供可能。
• 設置や現場での使用を説明するデモ動画あり。

技術仕様

• モデルファミリー：HL Standard Current Transformer。
• 用途：変流器の確認および誤差試験のための校正標準。
• 構造：一次巻線と二次巻線。
• 校正比率：5/5および1/1（自己校正）。
• 環境範囲：-5℃ ～ +40℃、相対湿度 < 80%。
• 可搬性：キャスター装備。
• 寸法と質量は型番により異なる（上記参照）。
