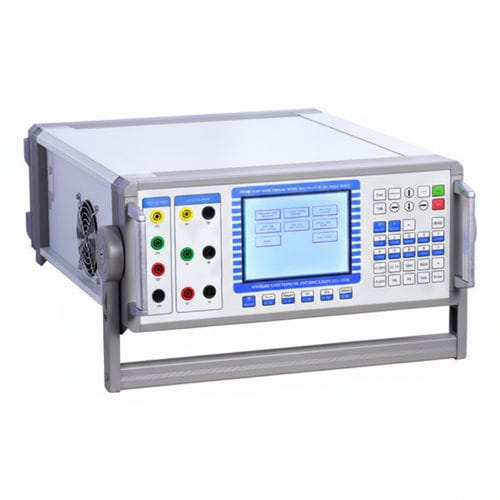

卓上型電源 UHV-930

AC/AC制御定電流

UHV-930は、検査、校正および生産試験向けに設計されたプログラム制御の高精度交流電源です。低歪みの正弦波出力を備え、振幅・位相・周波数の調整が可能で、抵抗性・誘導性・容量性および複合負荷に対する安定した駆動能力を提供します。

主な機能

• 位相・振幅を調整可能な低歪みの交流電圧・電流をプログラム生成（2次～22次の高調波合成および任意組合せに対応）。
• 32ビットMCU＋DSPによるデジタル制御と高速ハードウェアPID応答で、負荷変動時の出力変動を最小化。
• 容量性・誘導性・抵抗性・混合負荷に対する強力で安定した駆動能力。電圧・電流の自動レンジ切替対応。
• 320×240 LCDのオンボード表示、PC接続（RS232）およびオープンプロトコルによる統合・二次開発対応。
• 過電流、過電圧、過熱、短絡、開路、過負荷などの保護機能を装備。

代表的な用途

• 校正ラボおよび計測（PCソフト連携による電力量計試験ワークフロー）。
• 電力機器、インバータ、保護リレーの研究開発および機能試験。
• 位相・周波数・高調波のプログラムシミュレーションを必要とする量産試験設備。

仕様

• 交流電圧出力: 調整分解能 0.05%RG; 精度 < ±0.1%RG; 安定度 < ±0.03%RG/1分; 歪率 < 0.1%（無容量負荷時）; 相ごとの定格出力 15 VA; 全負荷調整率 < ±0.03%RG; 全負荷調整時間 < 1 ms; 出力範囲 0 V ～ 420 V; 電圧ギア 0–140 V、140–280 V、280–420 V（自動）。
• 交流電流出力: 調整分解能 0.05%RG; 精度 < ±0.1%RG; 安定度 < ±0.03%RG/1分; 歪率 < 0.1%（無容量負荷時）; 相ごとの定格 15 VA; 出力範囲 0 A、1 mA ～ 10 A（20 Aオプション）; 典型ギア 0–0.2 A、0.2–1 A、1–5 A、5–10 A（自動切替）; 最大20 Aまでカスタマイズ可。
• 出力電力: 精度 < 0.1%RG; 安定度 < 0.03%/1分。
• 位相: 設定範囲 0 ～ 359.99°; 分解能 0.02°; 精度 ±0.05°。
• 周波数: 設定範囲 40 Hz ～ 65 Hz; 分解能 0.005 Hz; 精度 ±0.005 Hz; 温度ドリフト ±1 PPM/°C; 長期安定度 ±4 PPM/年。
• 力率: 調整範囲 −1 ～ 0 ～ +1; 分解能 0.05%; 精度 0.1%。
• 電源: 220 V AC、50 Hz ±5%。
• 高調波出力: 2次～22次高調波を正確に生成・組合せ出力可能。高調波出力時は負荷容量が概ね半分になるため、定格の半分以内での使用を推奨。
• インターフェース・制御: 320×240 LCD、32ビットMCU＋DSP、RS232およびオープンプロトコル。
• 保護機能: 過電流、過電圧、過熱、短絡、開路、過負荷。
• 外形寸法: 480 × 330 × 680 mm。
• 質量（正味）: 31.6 kg。
