電流発電機 SL series

携帯型産業用

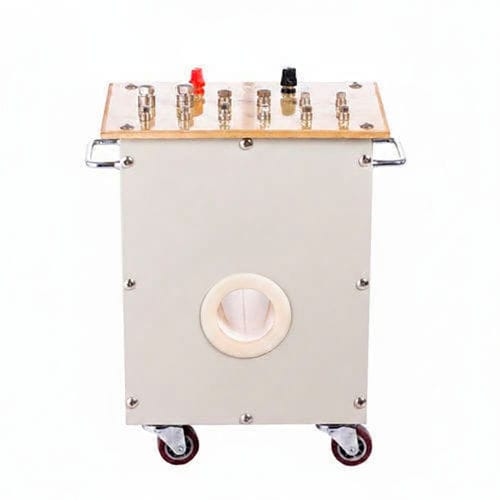

SL電流発生器は、変流器の検証時に一次電流やその他の50Hz単相機器へ電力を供給するための装置です。入力巻線（220 V）、出力巻線（≤100 A）および貫通コア巻線で構成されています。

構造と機能

• 入力巻線：220 V（単相、50 Hz）。
• 出力巻線：定格出力は100 A以下。銘板はコア巻線を通す際に許容される定格電流を示します。
• 貫通コア巻線：複数回の巻き回しが可能で、巻数に比例して許容定格電流は低下します。
• 通称：電流発生器（Current Generator）。

主な特徴

• 銘板に表示された出力電流はコア巻線を通る際の許容定格電流を示します。
• コアを複数回通す場合、許容定格電流は巻数に反比例して低下します。
• 銘板の出力容量と各巻線の出力電流・巻毎の電圧の積との比により、指定出力電流時のコアを通せる最大巻数が決まります。
• キャスター付きで取り扱い・搬送が容易です。

動作条件／環境制限

• 動作温度：-5°C ～ +40°C。
• 動作湿度：< 80%。
• 定格電流での長時間運転に対応。
• 定格の1.5倍の過負荷を30分間許容。

外形寸法とバリエーション

• SL-4：420 × 240 × 4500 mm³。
• SL-7：600 × 350 × 700 mm³。

質量（例）

• SL-4：14 kg。

技術仕様

• 入力巻線：220 V（単相、50 Hz）。
• 出力巻線：定格出力は100 A以下（銘板参照）。
• 貫通コア巻線：複数巻に対応、巻数に反比例して許容電流が変化。
• 過負荷許容：定格の1.5倍を30分間。
• 動作範囲：-5°C ～ +40°C、湿度 < 80%。
• 可搬性：キャスター付きで搬送が容易。
• 代表モデル：SL-4（420×240×4500 mm³、14 kg）、SL-7（600×350×700 mm³）。

ドキュメントとマルチメディア

• 製品画像およびデモ動画を製品ページに表示（YouTube）。
• ユーザーマニュアル（PDF）を利用可能。
