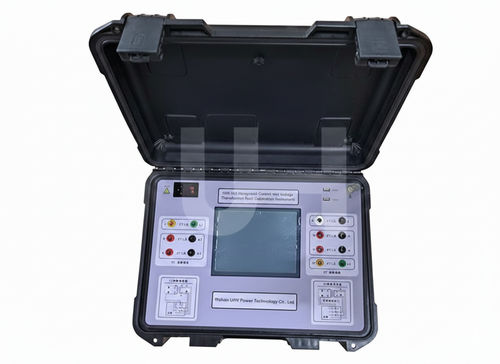

電流校正器 UHV-901
電圧電気パラメーター一般的

お気に入りに追加する

商品比較に追加する

特徴

物理量

電圧, 電流, 電気パラメーター

応用

一般的, 変圧器用, 変圧装置用

オプション

ポータブル, 高精度, コンパクト, 基準較正, データ記録機能付, 過酷な環境用

温度域

最大: 40 °C
(104 °F)

最少: 0 °C
(32 °F)

湿度範囲

最大: 85 %

最少: 0 %

製品概要

UHV-901 は、電流変成器（CT）および電圧/電位変成器（PT/VT）の現場および試験室向けの統合型校正テスタです。内蔵の 0.02 級参照標準と 800×600 の LCD タッチスクリーン（WINCE）を備え、比率および位相測定を高精度で実行し、配線ガイド、現場保存、USB エクスポートを提供します。

主な特長

統合ソリューション：小信号測定技術により、外部の標準変圧器、ブースター、負荷箱を不要にして CT/PT の誤差試験を実現。内蔵参照 0.02 級（0.05S 級相当）を搭載。
高度な試験機能：広い測定範囲（1%–200%、S 級 CT を含む）、任意の負荷点での比率・位相誤差測定、既知・未知の変圧器に対する自動極性・比率検出、VT 試験は国標準に準拠（20%–120%）。
スマート操作：800×600 LCD タッチスクリーンにより配線ガイド、配線自動検出とエラー警告、現場データ保存と USB エクスポートが可能。耐衝撃筐体、携帯重量 <6 kg、寸法 472×355×168 mm。
効率的な作業フロー：電力周波数近傍での試験により干渉を低減、判定は即時 OK/NG、国規格に準拠したワンクリック報告書生成。

用途

技術仕様

CT部：CT 比率範囲：5A/5A ～ 25000A/5A（5A/1A ～ 5000A/1A）；変比誤差 ±0.2%。CT 誤差測定範囲：5A/5A ～ 5000A/5A（5A/1A ～ 5000A/1A）。被試験 CT の精度等級：1.0、0.5、0.5S、0.2、0.2S。CT 誤差精度（参照）：0.02 級。
PT部：PT 比率範囲：全域測定（電磁式）±0.2%。PT 誤差測定範囲／対応電圧：一次 3–220 kV（一次電圧の非標準も可）。二次例：3kV/100V、6kV/100V、6.3kV/100V、10kV/100V、10.5kV/100V、13.8kV/100V、15kV/100V、15.75kV/100V、18kV/100V、20kV/100V、35kV/100V、66kV/100V、110kV/100V、220kV/100V。PT 力率範囲：0.0–1.0。PT 誤差精度（参照）：0.05 級。
直流抵抗測定：0.0–0.1 Ω ±3%；0.1–50 Ω ±1%。
動作環境：温度 0–40 °C、湿度 <85%（25 °C）。
消費電力：30 W（待機）、150 W（動作）。
重量：6.0 kg。寸法：472 mm × 355 mm × 168 mm。
ユーザーインターフェース：800×600 LCD タッチスクリーン（WINCE）、配線ガイド、自動配線検出、現場保存、USB エクスポート。
