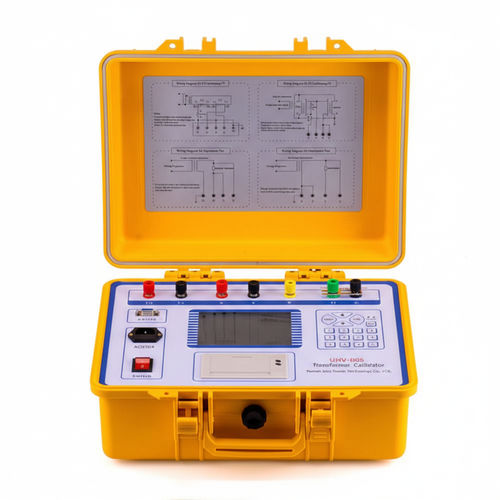

電圧校正器 UHV-905

電流インピーダンス電気パラメーター

UHV-905 は、電流変成器（CT）および電圧変成器（PT）用の自動校正システムです。高度な独自回路と DSP 技術を組み合わせて RC 位相ずれ回路の不安定性を解消し、比率誤差、位相/角度、インピーダンス、アドミッタンスの高精度測定を自動サンプリングおよび PC ホストサポートと共に提供します。

主な機能

• CT および PT の自動校正：比率誤差、インピーダンス、アドミッタンスの測定および時間/アドミッタンス試験。
• 独自の高度な回路と DSP の組合せにより、RC 位相ずれによる測定不安定性を低減。
• 大画面マトリクスLCD（320 × 240）、長寿命バックライトにより比率差および角度差を明瞭に表示。
• 極性誤りおよび誤った変比の自動検出・表示。
• 仮想計測器を開くホスト PC ソフトウェア、遠隔制御・可視化をサポート。
• 自動レンジ切替、S レベル測定処理、高調波抑制 > 40 dB。

測定範囲および動作条件

• 動作環境：温度 5℃～40℃、相対湿度 <80%（25℃）、高度 <2500 m、電源周波数 50 Hz ±0.5 Hz、電源入力 220 V ±5%。
• 測定範囲：同相成分 0.0001 ～ 200.0 (%) 分解能 0.0001；直交成分 0.001 ～ 700.0 分解能 0.001；インピーダンス 0.0001 ～ 20.0 Ω 分解能 0.0001；アドミッタンス（ms）0.0001 ～ 20.0 分解能 0.0001。
• 動作電流範囲：(1% ～ 149%) In（In = 5 A）；(5% ～ 149%) In（In = 1 A）。
• 動作電圧範囲：(5% ～ 149%) Un（Un = 100 V、150 V、100 V/…）；(5% ～ 149%) Un（Un = 100 V/3）。
• 負荷（電流側）：cosφ = 1 のとき TX < 0.12 Ω。
• 負荷（電圧側）：< 0.25 VA（100 V）。
• 極性誤差表示：動作電流/電圧が定格の > 5% かつ誤差 > 180% の場合、極性表示を行うこと。定格の > 10% で適切な表示がない場合は故障を示す。
• 可変比率誤差表示：動作電流/電圧が定格の > 5% で誤差が 30% ～ 180% の場合、可変比率誤差表示を行う。
• 絶縁/耐電圧試験：端子および電源ソケットは筐体に対して 1.5 kV を 1 分間耐える。

特徴 / 技術仕様

• 表示：320 × 240 ドットマトリクス LCD、広視野、長寿命バックライト。
• ユーザーインターフェース：多言語操作インターフェース（原文は中国語 UI を含む）；比率・角度差は大きなフォントで表示。
• 準拠規格：JJG314-1993、JJG314-1994 に準拠；自動サンプリング対応。
• 高度機能：自動レンジ切替、S レベル測定処理、高調波抑制 > 40 dB。
• 消費電力：<15 VA（マイクロプリンタ無し）；<25 VA（マイクロプリンタ有り）。
• 寸法（L × W × H）：260 × 350 × 150 mm。
• 重量：約 6 kg。
