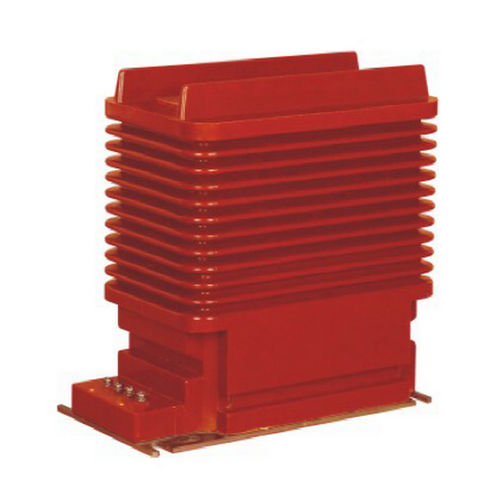

変流器 LZZBJ9-24

絶縁計器用注型樹脂

LZZBJ9-24 屋内変流器 LZZBJ9-24 はピラーのタイプ エポキシ樹脂の鋳造の絶縁材の完全な封じられた構造です。それはリング形の鉄心のコイルを採用し、二次コイルは樹脂の鋳造によって形作られます。鉄心、一次巻線、二次巻線はエポキシ樹脂で一体成型されています。二次側コンセント端子にはコンセント端子ボックスを装備。端子ボックスは2次側配線を3方向に導出でき、保護カバーには盗電防止機能がある。 定格電圧24kV以下の電力系統に適しており、主に電流・電力量測定及びリレー保護に使用される。 定格絶縁レベル：24/65/125kV 定格周波数：50Hz/60Hz 定格二次電流：5A / 1A 周囲温度: -35℃~ +40 設置屋内 備考二次巻線はタップにより異なる比率を得ることができる。
