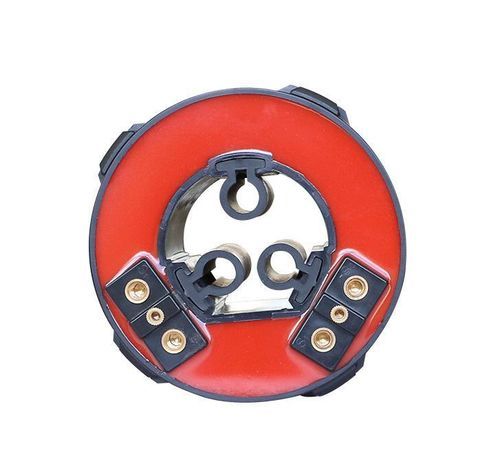

変流器 LZMK-10計器用注型樹脂モールド
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電流, 計器用
- 構造
- モールド, 注型樹脂
- 応用
- 工業用, 産業用, 屋内サービス用, 保護用, 電気回路網用, 電子機器用, 操作キャビネット用
- 電気的特性
- 単相, 中電圧, 誘起電圧
- その他の特徴
- 銅製巻き取り, 保護用, 安全, エポキシ樹脂製, 高精度, オープン タイプ, 精密, ドライ（エポキシ樹脂）, レール式棒付きタイプ, 2鉄コア式, レール式ケーブル
- 1次電圧
10 kV
- 2次電圧
最大: 10 V
最少: 0.2 V
- 一次電流
最大: 2,000 A
最少: 5 A
- 2次電流
1 A, 5 A
- 周波数
50 Hz, 60 Hz
詳細
製品詳細
LZMK-10電流変成器は、熱的に最適化された鋳造構造により、-5~40°Cの間で精度の安定性を維持します。ユニークな磁気シャント設計により、合成誤差が≤0.1%に抑えられ、高精度なエネルギー計測アプリケーションに最適です。
主な特徴
動作条件
技術パラメータ
特性 / 技術仕様
LZMK-10電流変成器は、熱的に最適化された鋳造構造により、-5~40°Cの間で精度の安定性を維持します。ユニークな磁気シャント設計により、合成誤差が≤0.1%に抑えられ、高精度なエネルギー計測アプリケーションに最適です。
主な特徴
- 熱的に最適化された鋳造、ドリフト <0.005%/°C
- 磁気シャント技術により位相誤差を低減
- 0.2Sクラスの高精度計測認証
- 湿気/結露保護（湿度 ≤95%）
- 難燃性ハウジング（酸素指数 ≥35）
動作条件
- 設置：屋内
- 動作温度：-5°C~40°C
- 高度：≤1000m
- 構造タイプ：≤300A半密閉、400A-1500A単一ターン、≥2000Aバスタイプ
技術パラメータ
- 定格電圧：10kV
- 定格周波数：50Hzまたは60Hz
- 定格一次電流：5~2000A
- 定格二次電流：5Aまたは1A
- 定格絶縁レベル：12kV/42kV/75kV
- 負荷力率：cosφ=0.8（遅れ）
- 部分放電：≤5pC
特性 / 技術仕様
- タイプ：電流変成器
- モデル：LZMK-10
- デザイン：Ximai Electrical
- 期間：7-15日
- 更新日：2025年6月10日
