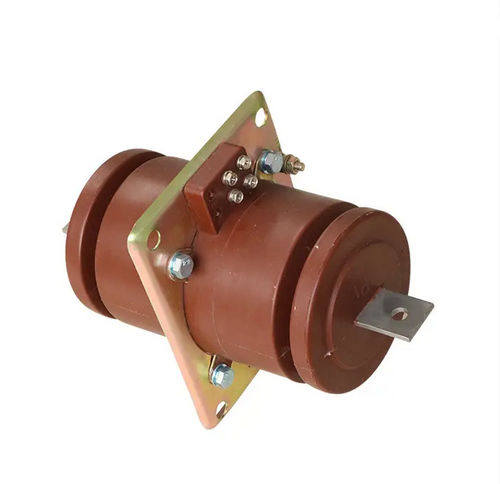

変流器 LAJ-10注型樹脂モールド屋内
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電流
- 構造
- モールド, 注型樹脂
- 応用
- 工業用, 屋内サービス用, 保護用, 電気回路網用, 屋内
- 電気的特性
- 単相, 高電圧, 中電圧
- 設置方式
- 挿入式, インライン
- その他の特徴
- 保護用, 安全, エポキシ樹脂製, 銅製巻き取り, 絶縁, ドライ（エポキシ樹脂）, レール式棒付きタイプ, レール式ケーブル
- 1次電圧
10 kV
- 一次電流
最大: 6,000 A
最少: 5 A
- 2次電流
1 A, 5 A
- 周波数
50 Hz, 60 Hz
詳細
製品詳細
この電流変成器は、段階的な構造設計を特徴としており、300A以下では半密閉絶縁、400A以上では高電流用途のための単一ターン/バスタイプの完全密閉構造を備えています。低温エポキシ樹脂の配合により、-35℃までの動作をサポートします。
特徴
動作条件
技術パラメータ
特性 / 技術仕様
この電流変成器は、段階的な構造設計を特徴としており、300A以下では半密閉絶縁、400A以上では高電流用途のための単一ターン/バスタイプの完全密閉構造を備えています。低温エポキシ樹脂の配合により、-35℃までの動作をサポートします。
- タイプ: 電流変成器
- モデル: LAJ-10
- 設計: Ximai Electrical
- 期間: 7-15日
- 更新日: 2025年6月10日
特徴
- 異なる電流定格に適応する段階的な構造
- 低温エポキシ樹脂（-35℃耐寒タイプ）
- 高電流用のバスタイプ設計（2000~6000A）
- 150% Inの連続過負荷容量
- 汚染レベルII認定
動作条件
- 設置: 屋内
- 動作温度: -35℃~40℃
- 高度: ≤1000m
- 構造タイプ: ≤300A半密閉、400A-1500A単一ターン、≥2000Aバスタイプ
技術パラメータ
- 定格電圧: 10kV
- 定格周波数: 50Hzまたは60Hz
- 定格一次電流: 5~6000A
- 定格二次電流: 5Aまたは1A
- 定格絶縁レベル: 12kV/42kV/75kV
- 短時間耐電流: 40kA/1s
特性 / 技術仕様
- タイプ: 電流変成器
- モデル: LAJ-10
- 設計: Ximai Electrical
- 屋内設置
- 動作温度: -35℃から40℃
- 高度: ≤1000m
- 構造: 電流定格に応じた段階的、半密閉またはバスタイプ
- 定格電圧: 10kV
- 定格周波数: 50Hzまたは60Hz
- 一次電流: 5~6000A
- 二次電流: 5Aまたは1A
- 絶縁レベル: 12kV/42kV/75kV
- 短時間耐電流: 40kA/1s
- 連続過負荷容量: 150% In
- 汚染レベルII認定
