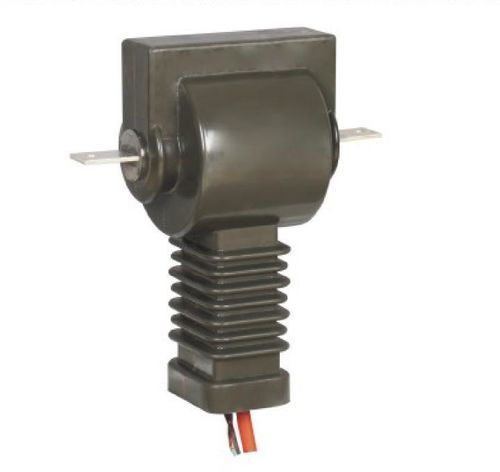

変流器 LZW32-12計器用注型樹脂モールド
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電流, 計器用
- 構造
- モールド, 注型樹脂
- 応用
- 工業用, 産業用, 保護用, 工業用, 電気回路網用, 変電所, 屋外用, 外側, 操作キャビネット用
- 電気的特性
- 単相, 高電圧, 中電圧, 誘起電圧
- 保護レベル
- IP54
- その他の特徴
- 保護用, 安全, プライマリー, 操作用, エポキシ樹脂製, 銅製巻き取り, 省エネ, 防水, ドライ（エポキシ樹脂）
- 皮相電力kVA
最少: 3.75 W
(0.005099 hp)最大: 15 W
(0.020394 hp)- 1次電圧
最少: 10 kV
10 kV
最大: 15 kV
- 一次電流
最少: 50 A
最大: 1,000 A
- 2次電流
最少: 1 A
1 A, 5 A
最大: 5 A
- 周波数
最少: 50 Hz
最大: 60 Hz
詳細
製品詳細
この逆転電流変圧器は、35kVの屋外用途向けに設計されており、あらゆる天候から保護するための複合絶縁材料を備えています。ユニークな逆転設計により重心が低くなり、耐震性能が向上します（強度8の要件を満たしています）。特に地震多発地域に適しています。
特徴
動作条件
技術パラメータ
特性 / 技術仕様
この逆転電流変圧器は、35kVの屋外用途向けに設計されており、あらゆる天候から保護するための複合絶縁材料を備えています。ユニークな逆転設計により重心が低くなり、耐震性能が向上します（強度8の要件を満たしています）。特に地震多発地域に適しています。
- タイプ: 電流変圧器
- モデル: LZW32-12
- 設計: Ximai Electrical
- 期間: 7-15日
- 更新日: 2025年6月10日
特徴
- 逆転構造により高さが30%低減
- 二重シーリングプロセス、IP66保護
- 複合シリコーンゴム製シェッド、UV/老化耐性
- 耐震設計（GB/T 13540に準拠）
- 35kVシステム専用、短絡耐性40kA/3s
動作条件
- 設置: 屋外
- 動作温度: -40℃~55℃
- 高度: ≤2000m
- 耐震評価: 強度8 (0.3g)
技術パラメータ
- 定格電圧: 35kV
- 構造タイプ: 逆転
- 定格一次電流: 200~2500A
- 定格二次電流: 5Aまたは1A
- 設置: 屋外柱取り付け
特性 / 技術仕様
- タイプ: 電流変圧器
- モデル: LZW32-12
- 設計: Ximai Electrical
- 用途: 35kV屋外
- 絶縁: 複合材料
- 耐震性能: 強度8
- 保護: IP66
- 短絡耐性: 40kA/3s
- 動作温度: -40℃~55℃
- 高度: ≤2000m
- 一次電流: 200~2500A
- 二次電流: 5Aまたは1A
- 取り付け: 屋外柱
