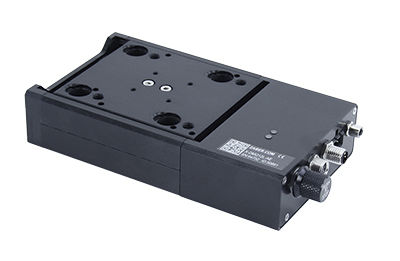

ダイレクトドライブポジショニングステージ X-DMQ-AE series

リニアモーター式ソレノイド

Zaber社のX-DMQ-AEシリーズデバイスは、コンピュータ制御によるダイレクトドライブボイスコイル駆動のリニアステージで、コンパクトサイズでありながら高加速度、高精度の能力を備えています。標準24Vまたは48V電源のみを必要とする独立型ユニットです。 革新的なムービングコイルアクチュエータ設計は、移動全体を通してスムーズな力出力を必要とするアプリケーションのために、力対位置のプロファイルが非常にフラットです。また、この技術により、移動質量が最小で急加速が可能であり、移動ケーブルが露出しないため高デューティサイクルを実現します。力出力により、軽量キャリッジは12mmトラベル内で最高1400mm/sの速度に達します。 内蔵のアナログ・リニアエンコーダは1 nmの分解能で補間され、位置と速度のクローズドループ・サーボ制御が可能です。位置または速度ベースの制御ではなく、ステージの力出力を直接制御する必要があるアプリケーションでは、力制御モードに切り替えます。 他のZaber社製品と同様、X-DMQ-AEシリーズは「プラグアンドプレイ」設計で、セットアップと操作が非常に簡単です。オプションのインデックス付きノブは、コンピューターがなくても多目的な操作ができる便利なマニュアルコントロールを提供します。これらのステージは、あらゆるコンピューターのRS-232ポートまたはUSBポートに接続し、他のZaber製品とデイジーチェーン接続することができます。デイジーチェーンは電源も共有するため、複数のX-Series製品で1つの電源を共有することが可能です。便利なロック付き4ピンM8コネクターにより、ユニット間の確実な接続が可能です。
