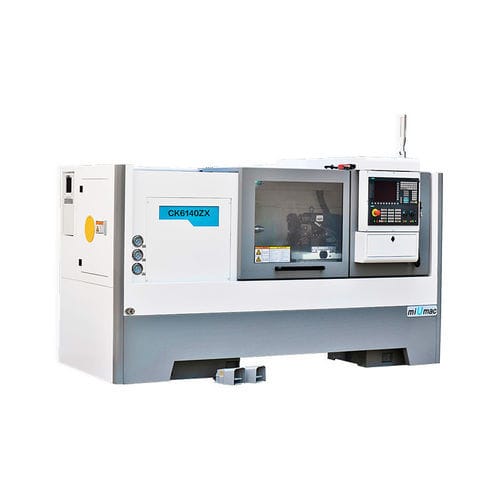

CNC旋盤 CK6140ZX/6146ZX/6150ZX2軸4ツール精密
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- ツールステーション数
- 4ツール
- 性能
- 高剛性, 高生産性, 高性能, 精密, 高効率, 大容量
- 直径
最少: 165 mm
(6.5 in)最大: 500 mm
(19.69 in)- 回転速度
最少: 100 rpm
(628.319 rad.min-1)最大: 2,000 rpm
(12,566.371 rad.min-1)- パーツの長さ
750 mm, 1,000 mm, 1,500 mm
(30 in, 39 in, 59 in)- 最大切削径
最少: 165 mm
(6 in)最大: 500 mm
(20 in)- 最大切断長
600 mm, 850 mm, 1,350 mm
(24 in, 33 in, 53 in)- X軸
250 mm, 320 mm
(10 in, 13 in)- Z軸
710 mm, 960 mm, 1,460 mm
(28 in, 38 in, 57 in)- 早送り速度X
8 m/min
- 早送り速度Z
8 m/min
- 定格出力
5.5 kW, 7.5 kW
(7.5 hp, 10.2 hp)- 全長
2,350 mm, 2,600 mm, 3,100 mm
(93 in, 102 in, 122 in)- 全幅
1,400 mm
(55 in)- 全高
1,700 mm
(67 in)- 重量
最少: 2,100 kg
(4,630 lb)最大: 2,900 kg
(6,393 lb)
詳細
ベッドウェイの表面は超音速硬化され、長寿命の精密研削が施されています。
アイテム - ユニット - CK6140ZX - CK6146ZX - CK6150ZX
加工
6方向タレット 最大旋削長さ - mm - 500/750/1250 - - - - 6方向タレット 最大旋削長さ - mm - 500/750/1250
6方向ターレット 最大回転直径 - mm - Ø280 - Ø340
スピンドル
- - -
主軸端 - - D8
スピンドル内径 - mm - Ø80
主軸穴テーパ - - MT.No.7
主軸回転数ステップ - - 無段階
主軸回転数範囲 - rpm - 100~2000
タレット
- -
刃物台 - - 4ステーションまたは6ステーションまたはギャングツール
工具断面積 - mm - 25×25
テールストック
-
心押台スリーブ外径 - mm - Ø75
心押台スリーブテーパ - MT.No.4 - MT.No.5
テールストックスリーブの最大移動量 - mm - 130
その他
- -
最小入力 - - 0.001
主電動機出力 - kW - 5.5（オプション7.5）
冷却ポンプ出力 - W - 120
---
