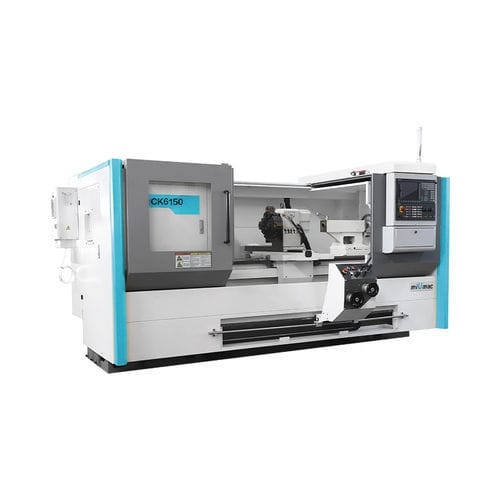

CNC旋盤 CK6150/6156/61662軸A2-84ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- スピンドル
- A2-8
- ツールステーション数
- 4ツール
- 性能
- 高精度, 高剛性, 高生産性, 高性能, 高効率, 大容量
- 直径
最少: 290 mm
(11.42 in)最大: 660 mm
(25.98 in)- 回転速度
最少: 27 rpm
(169.646 rad.min-1)最大: 1,630 rpm
(10,241.592 rad.min-1)- パーツの長さ
750 mm, 1,000 mm, 1,500 mm, 2,000 mm, 3,000 mm
(30 in, 39 in, 59 in, 79 in, 118 in)- 最大切削径
最少: 290 mm
(11 in)最大: 660 mm
(26 in)- 最大切断長
600 mm, 850 mm, 1,350 mm, 1,850 mm, 2,850 mm
(24 in, 33 in, 53 in, 73 in, 112 in)- X軸
295 mm, 320 mm, 365 mm
(12 in, 13 in, 14 in)- Z軸
最少: 720 mm
(28 in)最大: 2,970 mm
(117 in)- 早送り速度X
8 m/min
- 早送り速度Z
8 m/min
- 定格出力
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 全長
3,025 mm, 3,165 mm, 3,185 mm
(119 in, 125 in, 125 in)- 全幅
1,500 mm, 1,590 mm
(59 in, 63 in)- 全高
1,700 mm, 1,735 mm
(67 in, 68 in)- 重量
2,300 kg, 3,000 kg, 3,100 kg
(5,071 lb, 6,614 lb, 6,834 lb)
詳細
1.手動ギアチェンジ、シンプルな構造、使いやすい、優れた柔軟性。
2.スピンドルシステムは高剛性、高精度。
3.縦送り、横送りは精密ボールネジで行われる。
アイテム - ユニット - CK6150 - CK6156 - CK6166
加工
ベッド幅 - mm - 395 - 405 - 405
6 方向刃物台 最大回転長さ - mm - 700/1200 - 450/700/1200/1600/2600 - 6 方向刃物台 最大回転直径 - mm - 395 - 405 - 405
6方向ターレット 最大回転直径 - mm - Φ440 - Φ520
スピンドル
- - -
スピンドル内径 - mm - Ф82 - Φ80 - Φ105
主軸穴テーパ - - 1:20，Metric Ф90 - MT.No.7 - Metric Φ113 1:20
主軸回転数ステップ - - 3ギア、各無段変速 - 4ギア、各無段変速
タレット
工具断面積 - mm - 25×25 - 32×32
テールストック
-
外径 - mm - Φ75
心押台スリーブテーパ - MT.No.5
テールストックスリーブ最大移動量 - mm - 150
その他
- - -
最小入力 - - 0.001
メインモーター出力 - kW - 7.5 - 11
冷却ポンプ出力 - W - 90 - 120
---
