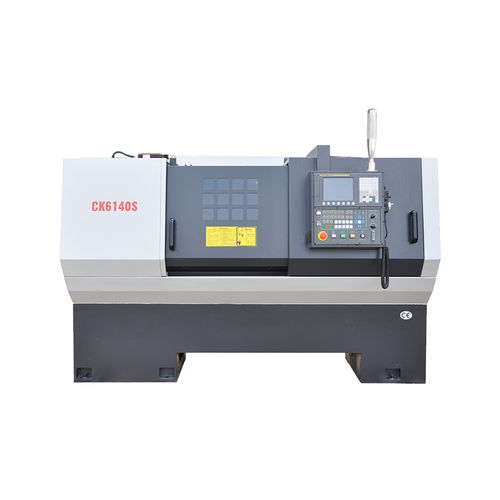

CNC旋盤 CK6140S2軸平台4ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 平台
- ツールステーション数
- 4ツール
- 応用
- 複雑部品用, シャフトおよび軸式部品加工用
- 性能
- 高精度, 高剛性, 高生産性, 高性能, 高効率, 大容量
- 直径
400 mm
(15.75 in)- 回転速度
最大: 2,800 rpm
(17,592.919 rad.min-1)最少: 200 rpm
(1,256.637 rad.min-1)- パーツの長さ
1,000 mm
(39 in)- 最大切削径
400 mm
(16 in)- X軸
235 mm, 295 mm
(9 in, 12 in)- Z軸
490 mm, 740 mm, 990 mm
(19 in, 29 in, 39 in)- 早送り速度X
8 m/min
- 早送り速度Z
10 m/min
- 定格出力
3.7 kW, 5.5 kW
(5 hp, 7.5 hp)- 全長
1,870 mm, 2,120 mm, 2,370 mm
(74 in, 83 in, 93 in)- 全幅
1,200 mm
(47 in)- 全高
1,415 mm
(56 in)- 重量
1,600 kg, 1,800 kg, 2,000 kg
(3,527 lb, 3,968 lb, 4,409 lb)
詳細
平型CNC旋盤
4ステーションまたは6ステーションの垂直または水平ツールポストが選択でき、グループツールも選択できます。ポストは精密ギア上に配置され、高い繰返し位置決め精度を誇ります。
アイテム - ユニット - CK6140S
加工
ディスク部品の最大切削径 - mm - Ø400
アクスル部品の最大切削径 - mm - Ø225/Ø195（グループツール）
最大ワーク長 - mm - 500/750/1000
最大旋削長さ - mm - 450/700/950
6方向タレット 最大旋削長さ - mm - 340/590/840
6方向タレット 旋削最大径 - mm - Ø300
スピンドル
スピンドル先端 - - C6
スピンドル穴 - Ø - Ø52
主軸穴テーパー - MT.No.6
主軸回転数ステップ - - 無段階
主軸回転数範囲 - rpm - 200~2800
フィード
Z軸早送り - m/min - 10
X軸早送り - m/min - 8
移動量
Z軸の最大移動量 - mm - 490/740/990
X軸の最大移動量 - mm - 235/295（ギャングツール）
タレット
刃物台 - 集合刃物台または電動刃物台 - 4刃物台または6刃物台またはグループ刃物台
工具断面 - mm - 20×20
心押し台
心押台スリーブ外径 - mm - Ø60
心押台スリーブテーパ - MT.No.4
心押台スリーブ最大移動量 - mm - 120
その他
最小入力 - - 0.001
主電動機出力 - kW - 3.7（オプション5.5）
冷却ポンプ出力 - W - 120
全体寸法 (L×W×H) - mm - (1870/2120/2370)×1200×1415
正味重量 - kg - 1600/1800/2000
---
