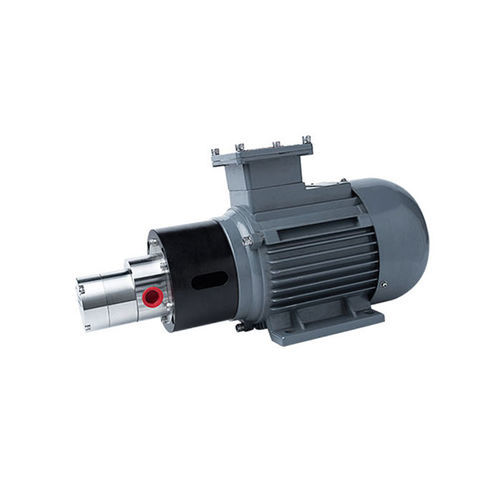

ギアポンプ MPB150

石油用炭化水素用燃料油用

製品概要
MPB150 磁力駆動マイクロギアポンプは、防爆型交流（AC）非同期モーターで駆動されます。流量10～15 L/min、吐出圧0.5～8 bar、定格吐出量5.4 ml/rev。可燃性液体の無漏洩輸送および頻繁な始動/停止運転を想定して設計されています。

主な説明
MPB150 は防爆型交流非同期モーターを採用しています。モーター軸は外部磁気回路（REPM）と連結され、ギアを駆動します。定速、高トルク、安定した運転、長寿命が特徴です。防爆型ACモーターは石油、油田、重油などの可燃性液体の輸送に適しています。

特長

• 無脈動：ギア駆動により連続かつ正確な流体供給を実現します。
• 高い吸引能力：安定した送液圧を維持し、低粘度液の高圧送液に対応します。
• 無漏洩：磁力結合と静的Oリングシールにより媒体をポンプ内部に閉じ込めます。
• 操作が容易：三相非同期モーターは通電時の起動が速く、頻繁な切替に適しています。
• 高いエネルギー効率：三相非同期モーターは効率が高く、エネルギー消費と運用コストを低減します。

MICRO GEAR PUMP 型式仕様
型式：MPB 150 B A D F 220V 550W
位置コード：1 2 3 4 5 6 7 8
ポンプシリーズ：MPB — ゴムOリングシール
型式/吐出量：150 — 5.4 ml/rev；最大流量：15 L/min
ポンプ本体：A：304；B：316L；その他カスタム対応
ギア/シャフト：A：PEEKギア＋316Lシャフト；B：PEEKギア＋セラミックシャフト；その他カスタム対応
吸入口/吐出口ねじ：D：G1/2；E：その他カスタム対応
モーター選択：A：BL（DCブラシレス）；B：DC（DCブラシ付き）；D：SVCA（サーボ）；E：ACIM（3相誘導モーター）；F：ACIMB（防爆型3相AC）；G：BLB（防爆型ブラシレスDC）
電圧：220 V / 380 V
出力：550 W / 750 W

MICRO GEAR PUMP 技術仕様
型式例：MPB150BADF220V550W
媒体粘度：0–3000 cps
媒体温度：-40 °C～100 °C（70 °C以上は注意）
最大圧力差：8 bar
吸込真空度：-0.85 bar
モーター（例）：550 W ACIMB（防爆仕様を表示）
モーター回転数：0–2800 rpm

特性 / 技術仕様

• 販売型式：MPB150
• ポンプ種類：磁力駆動ギアポンプ（マイクロギアポンプ）
• 吐出量：5.4 ml/rev
• 最大流量：最大15 L/min
• 吐出圧範囲：最大8 bar（典型 0.5–8 bar）
• 吸込能力：-0.85 barまで
• 対応粘度範囲：0–3000 cps
• 使用温度範囲：-40 °C～100 °C（70 °C以上は注意）
• 本体材質：304 または 316L ステンレス（B = 316L）
• ギア/シャフト選択：PEEKギア＋316Lシャフト；PEEKギア＋セラミックシャフト；その他カスタム可能
• シール：磁力結合＋静的Oリング（無漏洩設計）
• 吸/吐口ねじ：G1/2（D）、その他カスタム可能
• モーターオプション：ブラシレスDC、ブラシ付きDC、サーボ、3相誘導、3相防爆AC、ブラシレス防爆DC
• 電圧オプション：220 V / 380 V
• 出力オプション：550 W / 750 W（例は550 W防爆）
• モーター回転数範囲：構成により最大約2800 rpm
• 代表的な用途：石油、油田、燃料油および漏れ防止・防爆が必要な可燃性液体の輸送
