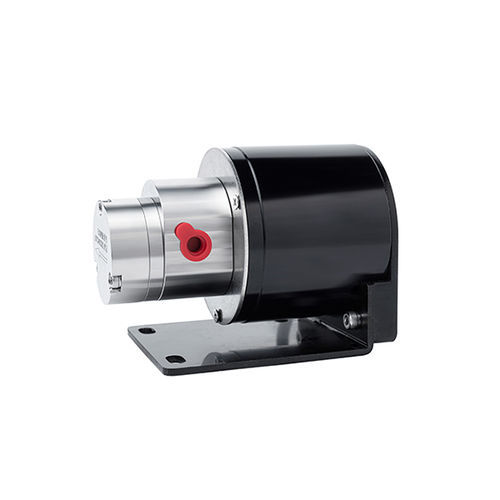

ギアポンプ MPB015

化学製品塗料用潤滑剤用

製品概要
MPB015 磁気駆動ギアポンプは、ブラシレスDC（BLDC）モーターを一体化し、最大1.5 L/min、差圧最大20 barの精密で無脈動の流体輸送を提供します。軸を持たないドライブ一体設計により設置面積を抑え、狭小スペースでの取り付けが可能です。

主な特長

• 無脈動計量
  ギア式容積による連続かつ高精度な送液（サーボ/ステッパー精度 ±0.5%）。
• 高真空吸引能力
  低粘度液体の安定搬送と高圧送液に対応。
• 無漏洩の磁気駆動
  磁気カップリングと静的Oリングにより媒体を外部から隔離。
• コンパクトな軸無しモーター
  モーター一体化で小型化、狭所での取り付けを容易にします。
• 低騒音動作
  磁気伝達とヘリカルギアにより機械接触、摩擦、振動を低減。
• 長寿命
  ブラシレスモーターと高性能材料によりカーボンブラシを排除し摩耗を低減。

詳細
モーター端にブラシレスドライバを内蔵し、安定動作と長寿命を実現。吸入口・吐出口は同側配置または反対側配置が可能。ギア・シャフト材質（PEEKギア＋316Lシャフト、PEEKギア＋セラミックシャフト）やポンプ本体材質（304、316L、PPS）の選択により流体適合性とカスタマイズ性を確保します。

型式仕様
Model: MPB 015 B A A A 24V 70W
構成桁: 1 2 3 4 5 6 7 8
1 ポンプシリーズ: MPB（ゴムOリングシール）
2 排気量: 015 = 0.35 ml/回転（最大 1.5 L/min）
3 ポンプ本体: A=304、B=316L、C=PPS（その他カスタム可）
4 ギア／シャフト: A=PEEKギア＋316Lシャフト、B=PEEKギア＋セラミックシャフト（他オプション）
5 吸出口ネジ: A=G1/8、B=G1/4（他あり）
6 モーター: A=BL（ブラシレスDC）、B=DC（有刷）、C=SM（ステッパー）、D=SVCA（サーボ）、E=ACIM（3相）、F=ACIMB（防爆3相）、G=BLB（防爆BLDC）
7 電圧: 24V
8 出力: 40W / 70W（本ページは 70W BLDC）

技術パラメータ

• 型式: MPB015
• 排気量: 0.35 ml/回転
• 最大流量: 最大 1.5 L/min
• 最大差圧: 20 bar
• 粘度範囲: 0–3000 cps
• 媒体温度範囲: -40℃〜100℃
• 吸入口真空能力: 最大 -0.85 bar
• モータ回転数範囲: 200〜4500 rpm
• 用途に応じた材料・接続のカスタマイズが可能

主な用途
化学薬品、潤滑剤、コーティング剤および低〜中粘度流体の計量、供給、移送などの産業プロセス。OEM組込みやコンパクトで無漏洩のポンプを必要とするシステムに適合します。
