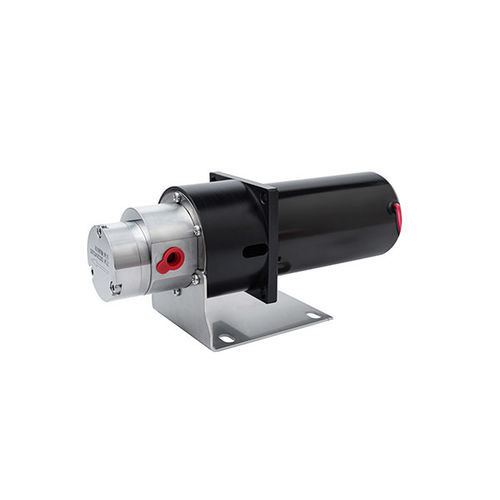

ギアポンプ MPB015

化学製品磁気駆動式自吸式

製品概要
MPB015 磁気駆動ギアポンプは、ブラシ付き直流モーター（60W、24V）で駆動されるコンパクトなギアポンプです。0.35 ml/回の排気量で、典型流量は1〜1.5 L/min、吐出圧耐圧は0.5〜20 barです。磁気カップリングとOリングシールにより媒体が外部から隔離され、シンプルでコスト効率の高い無漏洩の流体搬送に適しています。

特長

• 無脈動
  ギア駆動により連続的かつ精度の高い流体搬送を実現します。適切なモーター制御で供給再現性は±0.5%まで可能です。
• 高い吸引能力
  安定した搬送圧を維持し、低粘度液体の高圧搬送にも対応します。
• 無漏れ
  磁気カップリングと静的Oリングシールにより外部への漏れを防ぎ、媒体を隔離します。
• コスト効率
  ブラシ付きDCモーターは構造が単純で製造コストが低く、コスト重視の用途に適しています。
• 簡単操作
  速度と回転方向は電圧制御で調整可能。制御システム要件は最小限です。

型式仕様
型式: MPB 015 B A B B 24V 60W
ポンプシリーズ: MPB — ゴムOリングシール
排気量: 015 — 0.35 ml/回、最大流量: 1.5 L/min
本体材質: A: 304; B: 316L; C: PPS; 他カスタム可能
ギア/シャフト: A: PEEKギア + 316Lシャフト; B: PEEKギア + セラミックシャフト; 他カスタム可能
入口/出口ネジ: A: G1/8; B: G1/4; 他オプションあり
モーター選択: A: BL（ブラシレスDC）; B: DC（ブラシ付きDC）; C: SM（ステッパー）; D: SVCA（サーボ）; E: ACIM（三相誘導）; F: ACIMB（防爆三相誘導）; G: BLB（防爆ブラシレスDC）
電圧: 24V
出力: 60W

技術パラメータ
型式例: MPB015BABB24V60W
媒体粘度: 0~3000 cps
媒体温度: -40°C ~ 100°C
圧力差（表）: 10 bar
典型吐出圧耐性（説明）: 0.5 ~ 20 bar
入口真空レベル: -0.85 bar
モーター: 60W DC（ブラシ付きオプションB表示）
モーター速度: 500 ~ 6000 rpm
典型流量: 1 - 1.5 L/min

注意
本説明には製品に関する技術仕様のみを記載しています。お問い合わせや見積り依頼は含まれていません。
