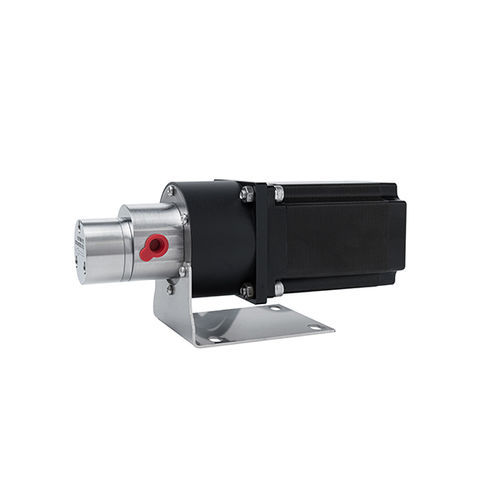

ヘリカルポンプ MPC010

化学製品潤滑剤用ステッピングモーター

概要
MPC010 マイクロ磁気駆動ギアポンプは57ステッパーモーターで駆動され、低流量（一般的に10～700 ml/min）および用途に応じた圧力範囲（0.5～20 bar）での高精度計量用に設計されています。磁気駆動と静的Oリングシールにより、被搬送流体が外部から隔離され、漏れを防止できるため、感度の高い流体や有害流体にも対応できます。

主な特長

• パルスのない高精度な吐出
  ヘリカルギアとステッパーモーター制御により、連続的で高再現性の容積輸送を実現し、モーター精度は約±0.5%です。
• 高い真空吸引能力
  低粘度液での安定した搬送と高圧供給が可能で、吸引性能に優れています。
• 漏れなし
  磁気カップリングと静的Oリングによる隔離で、搬送流体の外部漏洩を防止します。
• 小流量・高精度
  1回転あたりの吐出量が小さい（0.28 ml/rev）ため、ステップ制御により正確な位置決めと反復給液が可能です。
• 低騒音
  磁力によるトルク伝達で機械的接触を回避し、ヘリカルギアのかみ合いにより摩擦や衝撃、振動を低減します。

用途 / 説明
MPC010は57ステッパーモーターで駆動され、モーター軸はREPMの外部磁環に結合して磁気ギアポンプを駆動します。始動/停止/逆転に対する応答が良く、ステップ間の誤差蓄積が小さいため、ラボでの分注、分析システム、インク/薬液の定量供給、小規模潤滑など、小流量で高精度を求められる産業用途に適しています。

モデル仕様（コード内訳）
ポンプシリーズ（位置1）：MPC — PTFEガスケットシール
モデル/吐出量（位置2）：010：0.28 ml/rev；最大流量 最大1 L/minまで
ポンプボディ（位置3）：A：304；B：316L；C：PPS；その他材料はカスタム可
ギア/シャフト（位置4）：A：PEEKギア＋316Lシャフト；B：PEEKギア＋セラミックシャフト；その他オプションあり
吸入口/吐出口ねじ（位置5）：A：G1/8；B：G1/4；他のねじ仕様も対応可
モーター（位置6）：C：SM（ステッパーモーター）
電圧（位置7）：24V
出力（位置8）：/（未指定）

技術仕様
モデル：MPC010BAAC24V/
媒体粘度：0–1000 cP
媒体温度：-40°C～100°C
圧力差（例）：3 Bar（バリアントにより異なる）
吸入口真空度：-0.85 Barまで
モーター種別：57SM（ステッパー）
モーター回転数：100–800 rpm

性能と資料
性能曲線、流量/圧力図、および寸法図/分解図は、製品ページで画像やデータシートとして提供されています。

技術仕様一覧

• 吐出量：0.28 ml/rev（MPC010）
• 推奨流量範囲：10–700 ml/min；モデル最大流量 最大1 L/min
• 圧力対応：構成により0.5–20 barに対応；例のバリアントは3 Bar
• 最大媒体粘度：最大1000 cP
• 媒体温度範囲：-40°C～100°C
• 吸引能力：-0.85 Barまで
• モーター：57ステッパーモーター（57SM）、回転数範囲100–800 rpm
• ポンプボディ材質：304（A）、316L（B）、PPS（C）
• ギア/シャフトオプション：PEEKギア＋316Lまたはセラミックシャフト
• 吸入口/吐出口ねじオプション：G1/8（A）または G1/4（B）
