複動式プレス機

圧力能力: 500, 200, 300 tf
開口部: 400, 450, 350 mm
ストローク: 150 mm

... フレーム構造：アニーリング処理を施した全溶接フレーム構造により、高強度・高剛性を実現。 ラムシリンダー構造：補助シリンダーを内蔵し、ドライラン速度が速く、高い生産性を実現。 オイルタンク：機械の底面に設置されており、作動油の交換やタンクの清掃が容易です。 制御システム。制御システム：PLC + HMI（シーメンスブランド）は、圧力、位置、ホールド圧、マルチプレスなどのHMI上のパラメータを設定する技術要件を押して参照してください。 位置設定：移動するボルスターの位置をフィードバックするためにリニアスケールを使用し、プレスストロークの長さを調整することが容易になります。 圧力設定：プレス加工技術の要求に応じて、圧力を簡単に調整することができます。 圧力上昇速度：金型が閉じてからの圧力上昇速度が速く、わずか数秒で目標圧力に到達します。 選択性：下部エジェクター、上部エジェクター、下部＆上部エジェクターなど、異なるタイプのエジェクターを選択でき、異なるタイプのプレス技術要件に適しています。 サーボモーター駆動システムはオプションです。 適用分野 宝飾品、時計ケース、時計バンド、メガネ部品、フォトフレーム、テーブルウェア、金属装飾品、ロック部品、自動車部品、ハードウェアなど、金属および非金属材料のプレス、成形、浅い描画、ダイスポッティング、成形、ブランキング。 ...

圧力能力: 35 tf - 600 tf
開口部: 600 mm - 1,050 mm
ストローク: 350, 600, 450, 560, 700 mm

... 操作性：ユーザーフレンドリーなHMI、パラメータの設定やレシピの保存が容易。 制御システム制御システム：PLC + HMI（Siemensブランド）。 プレス調整：高速プレス設定、異なるプレスプロセス技術の要件を満たす。 精度監視：リニアスケールと圧力センサーを使用して、位置と圧力を監視し、プレス精度を向上させます。 位置精度：ラムの位置の再現性は±0.02mmを達成し、機械の精度に起因する製品のスクラップ率を制御します。 プレス精度：ラムの圧力の再現性は±3％に達成し、機械精度に起因する製品のスクラップ率を制御します。 機械構造：有限要素解析により、油圧プレスの強度と剛性を保証します。 省エネ：高出力モーターによる高速・高圧加工の実現、サーボモーター駆動による30～50％の省エネを実現。 低ノイズレベル：サーボモーター駆動システムを使用し、異なる速度と圧力のプレス要件を満たし、動作の安定性を確保し、低ノイズレベル。 ラムシリンダーの設計：鋳鋼を使用し、その内面は微細に研磨されており、高圧下での作業寿命を延ばすことができます。 ノックアウト・シリンダー：ラム・シリンダーの内側に固定されたノックアウト・シリンダー。 設計されている油圧回路：事前の双方向カートリッジバルブ、高い信頼性と異なるプレス段階の変更に少ない影響の使用。 描画プロセスのパフォーマンス：ラムとブランクシリンダーの力を押しての変更は、金型コストを節約し、形成する1対1の製品を達成することができます。 自動化：お客様のご要望に応じて、様々な自動生産設備を設計します。 誘導モーター駆動システムはオプション ...

圧力能力: 100 tf - 2,000 tf
開口部: 800 mm - 2,000 mm
ストローク: 1,500, 500, 1,200, 800 mm

... 操作性：ユーザーフレンドリーなHMI、パラメータ設定やレシピの保存が容易。 制御システム。制御システム：PLC + HMI（Siemensブランド）、圧力、位置、ホールド圧、マルチプレスなどのHMI上のパラメータを設定するプレス技術の要件を参照してください。 精度監視：リニアスケールと圧力センサーを使用して位置と圧力を監視し、プレス精度を向上させます。 位置精度：ラムの位置の再現性は±0.02mmを達成し、機械精度に起因する製品のスクラップ率を制御します。 プレス精度：ラムの圧力の再現性は±3％に達成し、機械精度に起因する製品のスクラップ率を制御します。 省エネルギー：高出力モーターが高速・高圧の処理要求を満たし、サーボモーター駆動システムは30～50％の省エネルギーを実現します。 低ノイズレベル：サーボモーター駆動システムを使用して、プレス要件の異なる速度と圧力を満たす、動きの安定性を確保し、低ノイズレベル。 設計されたラムシリンダー：鍛造鋼を使用し、その内面は微細に研磨されており、高圧下での作業寿命を延ばします。 ノックアウト・シリンダー：ラム・シリンダーの内側に固定されたノックアウト・シリンダー。 設計された油圧回路：事前の双方向カートリッジバルブを使用して、高い信頼性と異なるプレス段階の変更に少ない影響。 メンテナンスの容易さ：異なる機能要件として設計されたモジュール構造は、分解を容易にし、機械の問題は、HMIでチェックすることができます。 描画プロセスのパフォーマンス：ラムとブランクシリンダーの力を押すの変更は、金型のコストを節約し、形成する1対1の製品を達成することができます。 自動化：顧客が要求したように異なる自動生産装置の設計。 ...

圧力能力: 100 tf
開口部: 1,200 mm

... - 取り外し可能な折りたたみツールを装備し、他の用途にも使用できる機械。 - このアクセサリーは、複動式シリンダーを備えたすべての機械に取り付けることができます。 - 折りたたみ式アクセサリーを装備した機械には、圧力レギュレーターが必要です。 注記：折りたたみアクセサリには、パンチとダイカストは含まれません。 ...

圧力能力: 50 tf
開口部: 136 mm - 1,000 mm
ストローク: 250 mm

... 圧力調整器 二段変速油圧ユニット 電動ペダルによる操縦 - - - - 両手操作による操縦 両手操作による操縦 電動ベッドプレート 特殊フロント開口部1500mm - - 折りたたみ装置 415 mm 固定リアガード 安全フロントドア [オプション [ S ] 付属 [ - ] なし ...

圧力能力: 80 tf
開口部: 860, 1,000, 260, 220 mm
ストローク: 250 mm

... 圧力調整器 二段変速油圧ユニット 電動ペダルによる操縦 - - - - 両手操作による操縦 両手操作による操縦 電動ベッドプレート 特殊フロント開口部1500mm - - 折りたたみ装置 415 mm 固定リアガード 安全フロントドア [オプション [ S ] 付属 [ - ] なし ...

圧力能力: 50 tf
開口部: 800, 136, 200, 1,000, 163 mm
作業速度: 420 mm/min

開口部: 1,000 mm

... 電動の油圧プレス。 3つのポジションを持つ敏感な手動ディストリビューターによるアクティベーション。 ダブルエフェクトのシリンダ。 改装可能なヘッドを備えたツールの調整のために機械化シリンダーのピストンロッドの極端な。 ST52スチール製の硬質フレーム。 手動オーガー減速機によって異なる高さで調整可能な可動式ベッドプレート。 ...

圧力能力: 100 tf
開口部: 1,000, 240, 250, 850, 280 mm
ストローク: 250 mm

圧力能力: 15 tf - 100 tf
最大圧力: 700 bar

... ベンチ型、ワークショップ型の油圧プレスで、メンテナンス用に幅広く対応しています。容量は15～100T。手動、エア、電動の油圧ポンプを使用。 -ベンチプレス：PRS15（1速ハンドポンプ付 ベンチプレス：PRS15 1速ハンドポンプ付 -ワークショッププレス：2速ハンドポンプまたはペダル制御式エア油圧ポンプ付 -単動シリンダ、スプリングリターン（100Tプレスは複動シリンダを除く） -PRDモデルでは水平方向に調整可能なシリンダー -作業台の高さ調整 -機械式作業台ウインチ（機種により異なる：カタログページの表参照） -圧力計。圧力計、単位：バール（kg/cm²）、トン -過負荷を防ぐための圧力リリーフバルブ -手動式延長ネジ（100Tプレスを除く） -V-Block2個セットでお届けします -脚部に固定用の穴 オプション -7つのパンチのセット（100Tプレスを除く） -電動ポンプ ...

圧力能力: 50 tf
ストローク: 500 mm
台幅: 450, 300 mm

... この50トンのカスタムCフレームプレスには、コントロールボックス、電動フットペダル、安全ガードが付いていません。お客様が必要とされたのはプレスの機械構造のみで、それも納入させていただきました。 このCフレームプレス（電気なし）は、カスタムメイドの板ばね試験機に生まれ変わりました。試験台の製作やプレス機のシーメンスS7制御の組み込みはお客様自身が行いました。そのため、油圧ユニット、油圧バルブ、マノメーターを含めて設計しました。しかし、制御装置やプログラマブル・ロジック・コントローラは含まれていませんでした。 素材はS355JR鋼 C45E鋼で作られた、2つのT字型DIN-650溝を持つ機械式下テーブル 機械式上段テーブル ...

圧力能力: 100 tf
ストローク: 450 mm
台幅: 500 mm

... この100トンのカスタマイズされたプロダクションプレスには、前面の作業エリアに透明な保護スクリーンが付いています。このスクリーンは、空気圧で上下に動かすことができます。 この機械のオペレーターは、プレス機の前に椅子を置いて座ります。そのため、カスタマイズされた生産プレスには、シリンダーを手で簡単に操作できるように、高さ960mmのジョイスティックが付いています。さらに、この100トン油圧プレスには、アプローチ/作業速度を調整するノブと、圧力を調整するノブが付いています。また、加圧力を把握するために、大型のマノメーター（φ160mm）を搭載し、トン数で表示しています。 ヨーロッパで製造され、お客様のご要望に合わせてフルカスタマイズされます。 素材はS355JR鋼 機械式の下部テーブルには2つのT字型DIN-650溝があり、C45E鋼で作られています。 複動式シリンダーにはクロム製プランジャーとメンテナンスフリーの耐摩耗性ガイドを採用 1速の電動油圧ユニットで、操作はレバー式の油圧分配器で行います。 トン数表示のグリセリンゲージ、圧力調整装置、速度調整用の流量調整装置を装備 安全性はレベルIVに準拠して保証されています。前方の作業領域は、空気圧で垂直に移動できる透明な保護スクリーンで保護されています。後部には、2つの保護パネルとマイクロディスコネクションスイッチが装備されています。 ...

圧力能力: 300 tf
ストローク: 300 mm
最大圧力: 0 bar - 320 bar

... この300トンの圧力を持つ特殊な油圧プレスは、オランダのお客様であるTechno West Services B.V.の要求に合わせて完全に設計されています。この油圧プレスの作業幅は2.000mm、作業高さ/垂直方向の光は1.030mmです。 私たちは、可動式テーブル（油圧による垂直）と可動式シリンダー（水平および手動）を備えたこのProfi Pressを製作しました。これは、フォークリフトのフォークをまっすぐにするために使用されます。このデザインのおかげで、様々なサイズのフォークを非常に簡単に矯正することができます。 素材はS355JR鋼 可動式テーブル（上下、油圧式） 可動シリンダー（左右、手動） 複動式シリンダー、クローム製プランジャー、メンテナンスフリーの耐摩耗性ガイド付き エンドストロークスイッチにより、シリンダーのストロークを簡単に調整可能 シリンダーデコンプバルブを含む、高速の自動停止機能付き電動油圧ユニット トンの圧力スイッチとグリセリンゲージ ...

圧力能力: 3,300 kN
開口部: 1,200 mm
速度(ストローク/分): 100 p/min

... ファインブランキング、エンボス、キャリブレーション用の4つのサーボ油圧式ダイクッションシステムを備えたトライアウトおよびパイロット生産プレス。 トライアウトおよびパイロット生産プレス 乗用車、商用車、ボート、航空、アミューズメント用ドライブシステムのブランキングおよび成形部品 ボルスターとラムのサーボ油圧ダイクッションシステム ...

圧力能力: 0 kN - 700 kN
開口部: 150 mm - 1,200 mm
台幅: 800 mm

... - 4つのコラムデザイン - 4つの油圧シリンダー - ワンタッチで操作可能 - 圧倒的なクランプ力 - 抜群の精度 - 優れた人間工学 - 平行度測定機能 ダイスポッティングプレスを使う理由 - より楽な姿勢で、金型のすべてのパーツを便利に合わせることができます。金型のチェックと仕上げを一箇所で、より人間工学的な位置で行うことができます。 - 金型を扱うのにクレーンやフォークリフトなどの危険な方法は必要ありません。 - 高価でアクセスが困難な射出成形機にスポットを当てる必要がない。 -回転式および傾斜式のプレートにより、アクセス性と人間工学を最適化。 - ...

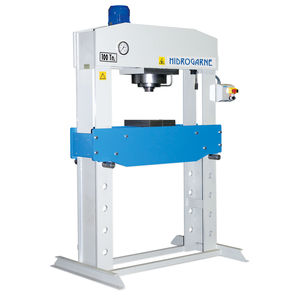

圧力能力: 100 tf
開口部: 700 mm
ストローク: 500 mm

... スライディングベンチ付き油圧プレス、モデルPBM 100 Mは、シートメタルや金属全般の矯正作業に理想的な機械です。また、様々な組み立てや修理を行うために、あらゆる機械工場で広く使用することができます。 サポートベンチは1050 x 700mmで、ガイドに沿ってスライドします。この機能は、クレーンを使ってモーターなどのかさばる重い材料を積み込み、シリンダーの下にプラットフォームをスライドさせてプレス作業を行うのに非常に便利です。 スライディングベンチ付き油圧プレスPBMモデルは、100トンのパワーを発揮します。 シリンダーの下降速度は25mm/sec、作業速度は2mm/sec。 油圧シリンダーのストロークは500mmで、便利なハンドホイールを使用して横方向に移動することができ、作業する部品を移動することなく、圧力を加えたいポイントの真上にピストンを配置することができます。 レバーとボタンを同時に操作することで、ピストンを上下させることができます。 ご要望に応じて、以下のアクセサリーを装備することができます： - ...

圧力能力: 40 tf
開口部: 900 mm
ストローク: 500 mm

スライドプラットフォーム付き油圧矯正プレス、モデル PBM 40 は、板金および金属全般の矯正作業を実行するのに理想的な油圧プレスです。また、あらゆる機械工場でさまざまな組み立てや修理を行うために広く使用できます。 サポートベンチのサイズは 900 x 600 mm で、ガイドに沿ってスライドします。モーターなどの嵩張る物や重い物をクレーンで積み込み、シリンダーの下にプラットホームを滑り込ませてプレス作業を行う場合に大変便利な機能です。 スライドプラットフォームを備えたこの油圧矯正プレスは、40トンの出力を発揮します。 シリンダの下降速度は29mm/秒、作業速度は4mm/秒です。 油圧シリンダーのストロークは500mmで、レバーとボタンの同時操作でピストンの上下運動を行います。 ご要望に応じて、機械には次のアクセサリを装備することができます。 – ...

圧力能力: 40 tf
開口部: 1,000 mm
ストローク: 500 mm

... 金属製ガード付きの新しい油圧式ワークショップ・プレス2台の出荷準備が整った。 これらは、航空機製造工場の機械工場で使用される40トンのプレス機2台である。 オペレーターの作業安全を確保するため、機械の4面すべてに保護グリルが装備されています。 油圧プレスの前面にあるグリルは開くことができ、マイクロスイッチが装備されているため、機械の運転中にグリルが開かれると、即座にプレスがブロックされる。 プレス機の下テーブルは850x900mmで、金型を固定するための中心距離50mmのT溝が10本あります。 テーブルは高さ調節が可能で、メインシリンダーに接続されたチェーンにより昇降します。 油圧モーターの出力は4kWで、シリンダー進入速度は25mm/sec、作業速度は4mm/secです。 プレスはレバーとボタンを同時に操作する。 この2台の金属製ガード付き油圧ワークショッププレスは、コントロールユニットが左右対称の位置に設置されています。 ...

圧力能力: 150, 200 tf
開口部: 13, 10 in
ストローク: 13 in

... 高さ2.13mの巨大なプレスは、大きな仕事もこなします。150～200TのHフレームプレスの特徴は以下の通りです。 - 特殊なプレス加工を行う場合、ユーザー側でサポートすることで、水平に使用することができます。 - ワークヘッドは水平方向に大きく移動し、頑丈なプレスフレームはフレーム全幅に定格荷重がかかります。 - ウインチ機構によりプレスベッドの位置決めが容易で、保持ピンを挿入するとロックされます。 - アッパーボルスターは279mmまで下げることができ、繰り返し行う作業での位置決めに便利です。 - ...

圧力能力: 80, 100, 150, 200 tf
ストローク: 13 in

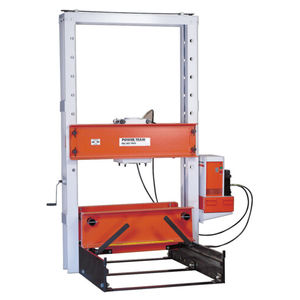

... 特許を取得した独自のRoll-Bed®設計により、ベッドがロールアウトしてクレーンなどの吊り具で簡単に積み下ろしができ、最大1361kgの荷重を支えることができます。ロールベッドプレスは、4種類の容量があります。その他の特徴は以下の通りです。 - 可動式ワークヘッドは左右に簡単にスライドし、上部フレームの幅に渡ってオフセンターの全荷重に対応します。 - デイライト」は、80トンおよび100トンモデルで50.5インチ×60インチ（1,283×1,524 mm）、150トンおよび200トンプレスで51.25インチ×64インチ（1,302×1,625 ...

圧力能力: 797.1, 996.4, 1,494.6, 1,992.8 kN
開口部: 250 mm

圧力能力: 797.1, 2,192.1, 2,989.2, 996.4, 1,494.6 kN
開口部: 250, 300 mm

圧力能力: 996.4, 1,494.6, 498.2, 797.1 kN
開口部: 250 mm
