製品説明
- 機械全体でJISレベル1の精度を実現しています。
- 高品質な鋼板を溶接した高剛性な機械本体。
- 左右のオフセット荷重に対する高い耐荷重能力。
- 2本の偏心軸の逆回転により、横方向の力を相殺します。
- 低騒音です。
- 高精度な長方形6面延長ガイドレールを採用しています。
- ユーザーフレンドリーなヒューマンマシンインターフェースにより、シンプルで便利な操作が可能です。
製品仕様

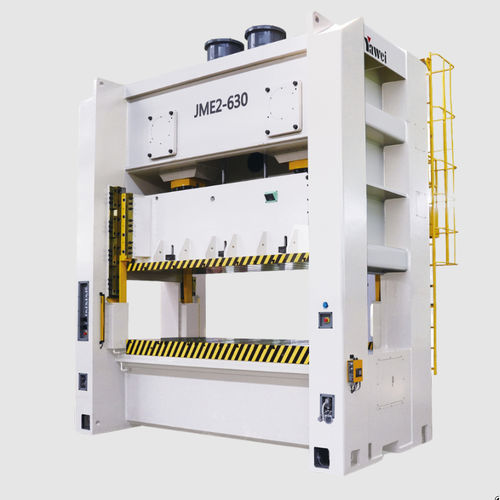

型式：JME2-630
公称能力：6300kN
公称能力ストローク：カウンタートップ（10mm）、大型カウンタートップ（10mm）
スライドストローク：カウンタートップ（300mm）、大型カウンタートップ（300mm）
1分あたりのストローク数：カウンタートップ（20～35ストローク/分）、大型カウンタートップ（20～35ストローク/分）
最大金型セット高さ：カウンタートップ（600mm）、大型カウンタートップ（600mm）
金型高さ調整範囲：120mm
スライドの底面面積（左右＋前後）：カウンタートップ（2840×1100mm）、大型カウンタートップ（3200×1100mm）
作業台サイズ（左右・前後）：カウンタートップ（3100×1200mm）、大型カウンタートップ（3300×1200mm）
支柱の開口部（前後・上下）： カウンタートップ（1000×700mm）、大型カウンタートップ（1100×700mm）
主電動機出力：75kW
空気圧：0.6MPa
プレス精度：日本JIS 1級1
型式：JME2-500
公称能力：5000kN
公称能力ストローク：カウンタートップ（10mm）、大型カウンタートップ（10mm）
スライドストローク：カウンタートップ（300mm）、大型カウンタートップ（300mm）
分間ストローク数：カウンタートップ（20～35ストローク/分）、大型カウンタートップ（20～25ストローク/分）
最大金型セット高さ：カウンタートップ（600mm）、大型カウンタートップ（600mm）
金型高さ調整範囲：120mm
スライドの底面面積（左右＋前後）：カウンタートップ（2700×1100mm）、大型カウンタートップ（3200×1100mm）
作業台サイズ（左右・前後）：カウンタートップ（2900×1200mm）、大型カウンタートップ（3300×1200mm）
支柱の開口部（前後・上下）： カウンタートップ（1000×700mm）、大型カウンタートップ（1100×700mm）
主電動機出力：55kW
空気圧：0.6MPa
プレス精度：日本JIS 1級1
型式：JME2-400
公称能力：4000kN
公称能力ストローク：カウンタートップ（7mm）、大型カウンタートップ（10mm）
スライドストローク：カウンタートップ（300mm）、大型カウンタートップ（300mm）
分間ストローク数：カウンタートップ（20～35ストローク／分）、大型カウンタートップ（15～25ストローク／分）
最大金型セット高さ：カウンタートップ（550mm）、大型カウンタートップ（550mm）
金型高さ調整範囲：120mm
スライドの底面面積（左右＋前後）：カウンタートップ（2720×1000mm）、大型カウンタートップ（3100×1000mm）
作業台サイズ（左右＋前後）： カウンタートップ（1600×750mm）、大型カウンタートップ（3300×1100mm）
立柱開口部（前後＋上下）：カウンタートップ（600×400mm）、大型カウンタートップ（900×600mm）
主電動機出力：37kW
空気圧：0.6MPa
プレス精度：日本JIS 1級1
型式：JME2-315
公称能力：3150kN
公称能力ストローク：V（7mm）、H（3mm）
スライドストローク：V（300mm）、H（170mm）
分間ストローク数：V（20～35ストローク/分）、H（30～50ストローク/分）
最大金型セット高さ：V(550mm)、H(450mm)
金型高さ調整範囲：120mm
スライド底面面積（左右＋前後）：2450×900mm
作業台サイズ（左右＋前後）：2550×1000mm
立柱開口部（前後＋上下）：900×600mm
主電動機出力：30kW
空気圧：0.6MPa
プレス精度：日本JIS 1級1
型式：JME2-260
公称能力：2600kN
公称能力ストローク：V（7mm）、H（3mm）
スライドストローク：V（280mm）、H（170mm）
分間ストローク数：V（20～40ストローク/分）、H（30～60ストローク/分）
最大金型セット高さ：V(550mm)、H(450mm)
金型高さ調整範囲：120mm
スライド底面面積（左右＋前後）：2450×900mm
作業台サイズ（左右＋前後）：2550×1000mm
立柱開口部（前後＋上下）：900×600mm
主電動機出力：30Kw
空気圧：0.6Mpa
プレス精度：日本JIS 1級1
特徴／技術仕様
- 精度基準：日本JIS 1級（機械レベルのプレス精度）。
- 構造：高剛性の溶接鋼板製機体。
- ガイド：高精度な長方形の六面延長ガイドレール。
- 駆動／バランス：横方向の力を相殺し、強力な左右のオフセット耐荷重能力を提供する、逆回転式デュアル偏心軸。
- 操作：シンプルで便利な操作が可能な、ユーザーフレンドリーなヒューマンマシンインターフェース。
- 作動媒体：必要空気圧 0.6MPa（全モデル共通）。
- 利用可能なモデル／仕様：JME2-630、JME2-500、JME2-400、JME2-315、JME2-260（各モデルのパラメータについては上記を参照）。
