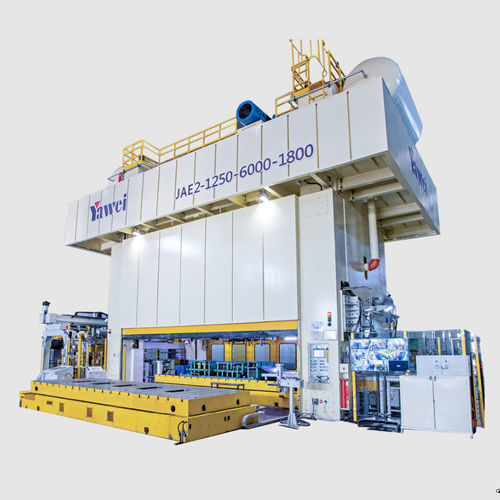

機械式プレス機 JAE2 series

成形絞り加工板金用

製品概要

• プログレッシブスタンピングや重量成形向けの閉式二点プレス（機械式）
• 汎用化・標準化・モジュール設計、大型部品は全鋼溶接・溶接部検査・応力除去のための焼鈍処理
• 有限要素解析に基づく高剛性設計
• 導柱・導套構造、偏心歯車の逆回転機構
• 高回転段は人字歯、低回転段は直歯および研削歯を採用
• 細油自動循環潤滑、高精度四角八面超ロングガイドレール
• 大トルク低慣性の空気式クラッチ・ブレーキを採用、カスタム対応可能

選択可能モデル

• JAE2-400
• JAE2-500
• JAE2-630
• JAE2-800
• JAE2-1000
• JAE2-1250
• JAE2-1600

技術仕様 — JAE2-400
定格力：4000 kN
定格力行程：13 mm
スライダーストローク長：500 mm
スライダーストローク回数：8–18 回/分
最大装模高さ：1200 mm
装模高さ調整量：500 mm
作業台 左×前：3600 mm × 1800 mm
引伸しパッド 圧着/押出力：800 kN
引伸しパッド ストローク：20–150 mm
移動式作業台 移動形式：前後移動

技術仕様 — JAE2-500
定格力：5000 kN
定格力行程：13 mm
スライダーストローク長：500 mm
スライダーストローク回数：8–18 回/分
最大装模高さ：1200 mm
装模高さ調整量：500 mm
作業台 左×前：3600 mm × 1800 mm
引伸しパッド 圧着/押出力：1000 kN
引伸しパッド ストローク：20–150 mm
移動式作業台 移動形式：前後移動

技術仕様 — JAE2-630
定格力：6300 kN
定格力行程：13 mm
スライダーストローク長：500 mm
スライダーストローク回数：8–18 回/分
最大装模高さ：1200 mm
装模高さ調整量：500 mm
作業台 左×前：3600 mm × 1800 mm
引伸しパッド 圧着/押出力：1200 kN
引伸しパッド ストローク：20–150 mm
移動式作業台 移動形式：前後移動

技術仕様 — JAE2-800
定格力：8000 kN
定格力行程：13 mm
スライダーストローク長：500 mm
スライダーストローク回数：8–18 回/分
最大装模高さ：1200 mm
装模高さ調整量：500 mm
作業台 左×前：4000 mm × 1800 mm
引伸しパッド 圧着/押出力：1500 kN
引伸しパッド ストローク：20–150 mm
移動式作業台 移動形式：前後移動

技術仕様 — JAE2-1000
定格力：10000 kN
定格力行程：13 mm
スライダーストローク長：600 mm
スライダーストローク回数：8–18 回/分
最大装模高さ：1200 mm
装模高さ調整量：500 mm
作業台 左×前：4000 mm × 1800 mm
引伸しパッド 圧着/押出力：1500 kN
引伸しパッド ストローク：20–200 mm
移動式作業台 移動形式：前後移動

技術仕様 — JAE2-1250
定格力：12500 kN
定格力行程：13 mm
スライダーストローク長：600 mm
スライダーストローク回数：8–18 回/分
最大装模高さ：1200 mm
装模高さ調整量：500 mm
作業台 左×前：4500 mm × 1800 mm
引伸しパッド 圧着/押出力：1500 kN
引伸しパッド ストローク：20–200 mm
移動式作業台 移動形式：前後移動

技術仕様 — JAE2-1600
定格力：16000 kN
定格力行程：13 mm
スライダーストローク長：800 mm
スライダーストローク回数：8–18 回/分
最大装模高さ：1200 mm
装模高さ調整量：500 mm
作業台 左×前：5000 mm × 1800 mm
引伸しパッド 圧着/押出力：2000 kN
引伸しパッド ストローク：20–250 mm
移動式作業台 移動形式：前後移動

一般仕様

• シリーズ：JAE2
• 定格力範囲：4000 kN ～ 16000 kN
• 定格力行程（全モデル）：13 mm
• スライダーストローク長：モデルにより500～800 mm
• ストローク回数：8–18 回/分
• 最大装模高さ：1200 mm；調整量：500 mm
• 作業台寸法はモデルにより異なる（3600～5000 mm × 1800 mm）
• 特徴：大物溶接部の焼鈍、精密ガイド、油循環潤滑、空気式クラッチ/ブレーキ

注意
掲載のパラメータは標準構成のデータです。用途別の仕様、金型インターフェース、オプションについては供給元にご相談ください。
