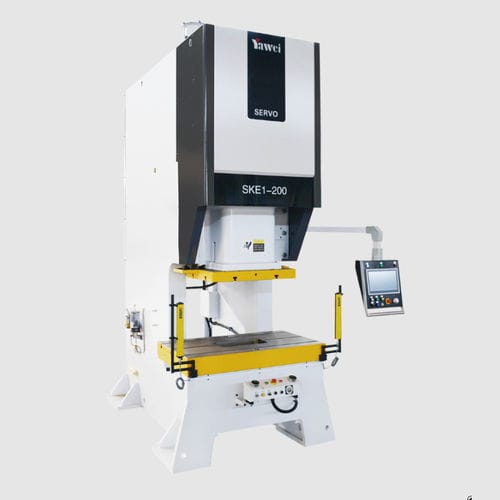

電動式プレス機 SKE1 series電動式電子成形
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 電動式, 電動式, 電子
- 機能
- 成形, スタンピング
- 応用
- 板金用
- 構造
- Ｃ形フレ−ム
- 制御
- 統合制御装置付き
- その他の特徴
- サーボドライブ, 単一パンチ
- 圧力能力
1,250 kN, 1,600 kN, 2,000 kN, 2,600 kN, 3,150 kN
- ストローク
180 mm, 200 mm, 250 mm
(7.087 in, 7.874 in, 9.843 in)- 台幅
600 mm, 800 mm, 820 mm, 840 mm, 880 mm
(24 in, 31 in, 32 in, 33 in, 35 in)- 台の長さ
1,200 mm, 1,250 mm, 1,400 mm, 1,500 mm, 1,650 mm
(47 in, 49 in, 55 in, 59 in, 65 in)- 最大圧力
1 MPa
- 全長
1,300 mm, 1,400 mm, 1,445 mm, 1,610 mm, 1,900 mm
(51 in, 55 in, 57 in, 63 in, 75 in)- 全幅
1,900 mm, 2,300 mm, 2,420 mm, 2,550 mm, 2,850 mm
(75 in, 91 in, 95 in, 100 in, 112 in)- 全高
3,200 mm, 3,800 mm, 3,815 mm, 4,310 mm, 4,500 mm
(126 in, 150 in, 150 in, 170 in, 177 in)
詳細
製品概要
製品パラメータ（型式別）
SKE1-315
定格能力: 3150 kN
定格能力ストローク: 8 mm
スライドストローク: 250 mm
無負荷最大ストローク/分: 40 spm
最大金型高さ: 500 mm
金型高さ調整量: 120 mm
スライド底面（左右＋前後）（I 型）: 1000×720×110 mm
スライド底面（II 型）: 1250×720×110 mm
最大上型重量: 1800 kg
作業台寸法: 1650×880×180 mm
使用空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法（L×W×H）: 1900×2850×4500 mm
ダイクッション能力: 236 kN
ダイクッションストローク: 125 mm
ダイクッション有効面積: 550×535 mm²
最大トルク値: 18000 N·m
SKE1-260
定格能力: 2600 kN
定格能力ストローク: 7 mm
スライドストローク: 250 mm
無負荷最大ストローク/分: 45 spm
最大金型高さ: 450 mm
金型高さ調整量: 120 mm
スライド底面（I 型）: 920×700×100 mm
スライド底面（II 型）: 1250×700×100 mm
最大上型重量: 1800 kg
作業台寸法: 1500×840×180 mm
使用空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法（L×W×H）: 1810×2560×4325 mm
ダイクッション能力: 151 kN
ダイクッションストローク: 120 mm
ダイクッション有効面積: 540×455 mm²
最大トルク値: 14000 N·m
SKE1-200
定格能力: 2000 kN
定格能力ストローク: 6 mm
スライドストローク: 200 mm
無負荷最大ストローク/分: 50 spm
最大金型高さ: 460 mm
金型高さ調整量: 110 mm
スライド底面（I 型）: 850×630×90 mm
スライド底面（II 型）: 1130×630×90 mm
最大上型重量: 1800 kg
作業台寸法: 1400×820×160 mm
使用空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法（L×W×H）: 1680×2420×4060 mm
ダイクッション能力: 122 kN
ダイクッションストローク: 110 mm
ダイクッション有効面積: 540×395 mm²
最大トルク値: 12000 N·m
SKE1-160
定格能力: 1600 kN
定格能力ストローク: 6 mm
スライドストローク: 200 mm
無負荷最大ストローク/分: 50 spm
最大金型高さ: 460 mm
金型高さ調整量: 100 mm
スライド底面（I 型）: 700×550×90 mm
スライド底面（II 型）: 990×550×90 mm
最大上型重量: 1800 kg
作業台寸法: 1250×800×140 mm
使用空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法（L×W×H）: 1400×2300×3800 mm
ダイクッション能力: 100 kN
ダイクッションストローク: 80 mm
ダイクッション有効面積: 650×420 mm²
最大トルク値: 9000 N·m
SKE1-125
定格能力: 1250 kN
定格能力ストローク: 6 mm
スライドストローク: 180 mm
無負荷最大ストローク/分: 60 spm
最大金型高さ: 360 mm
金型高さ調整量: 80 mm
スライド底面（I 型）: 650×470×80 mm
スライド底面（II 型）: 910×470×80 mm
最大上型重量: 800 kg
作業台寸法: 1200×600×110 mm
使用空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法（L×W×H）: 1300×1900×3200 mm
ダイクッション能力: 96 kN
ダイクッションストローク: 90 mm
ダイクッション有効面積: 420×345 mm²
最大トルク値: 6000 N·m
技術的特徴
- 低回転・大トルクの専用サーボモーターを搭載し、制御された成形・打抜きを実現します。
- 動作プロファイルをプログラム可能で、生産中にストロークや速度を自由に設定・変更できます。
- 下死点（BDC）自動補正機能により0.01 mm未満の精度で精密な打抜きが可能です。
- スライドの走行速度は無段階可変で、生産速度とプロセス安定性を調整できます。
- インテリジェントなサーボ制御により省エネルギー化と保守性向上を図ります。
- ストローク高さと動作シーケンスをプログラム可能で、柔軟な生産に対応します。
- 動作プロファイルの最適化により製品品質を向上させ、金型寿命を延ばします。
- 打抜き性能が安定しており、機械への衝撃が小さく、保守が容易です。
- ハンドホイール微調整機能によりトライダイ時間を大幅に短縮できます。
製品パラメータ（型式別）
SKE1-315
定格能力: 3150 kN
定格能力ストローク: 8 mm
スライドストローク: 250 mm
無負荷最大ストローク/分: 40 spm
最大金型高さ: 500 mm
金型高さ調整量: 120 mm
スライド底面（左右＋前後）（I 型）: 1000×720×110 mm
スライド底面（II 型）: 1250×720×110 mm
最大上型重量: 1800 kg
作業台寸法: 1650×880×180 mm
使用空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法（L×W×H）: 1900×2850×4500 mm
ダイクッション能力: 236 kN
ダイクッションストローク: 125 mm
ダイクッション有効面積: 550×535 mm²
最大トルク値: 18000 N·m
SKE1-260
定格能力: 2600 kN
定格能力ストローク: 7 mm
スライドストローク: 250 mm
無負荷最大ストローク/分: 45 spm
最大金型高さ: 450 mm
金型高さ調整量: 120 mm
スライド底面（I 型）: 920×700×100 mm
スライド底面（II 型）: 1250×700×100 mm
最大上型重量: 1800 kg
作業台寸法: 1500×840×180 mm
使用空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法（L×W×H）: 1810×2560×4325 mm
ダイクッション能力: 151 kN
ダイクッションストローク: 120 mm
ダイクッション有効面積: 540×455 mm²
最大トルク値: 14000 N·m
SKE1-200
定格能力: 2000 kN
定格能力ストローク: 6 mm
スライドストローク: 200 mm
無負荷最大ストローク/分: 50 spm
最大金型高さ: 460 mm
金型高さ調整量: 110 mm
スライド底面（I 型）: 850×630×90 mm
スライド底面（II 型）: 1130×630×90 mm
最大上型重量: 1800 kg
作業台寸法: 1400×820×160 mm
使用空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法（L×W×H）: 1680×2420×4060 mm
ダイクッション能力: 122 kN
ダイクッションストローク: 110 mm
ダイクッション有効面積: 540×395 mm²
最大トルク値: 12000 N·m
SKE1-160
定格能力: 1600 kN
定格能力ストローク: 6 mm
スライドストローク: 200 mm
無負荷最大ストローク/分: 50 spm
最大金型高さ: 460 mm
金型高さ調整量: 100 mm
スライド底面（I 型）: 700×550×90 mm
スライド底面（II 型）: 990×550×90 mm
最大上型重量: 1800 kg
作業台寸法: 1250×800×140 mm
使用空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法（L×W×H）: 1400×2300×3800 mm
ダイクッション能力: 100 kN
ダイクッションストローク: 80 mm
ダイクッション有効面積: 650×420 mm²
最大トルク値: 9000 N·m
SKE1-125
定格能力: 1250 kN
定格能力ストローク: 6 mm
スライドストローク: 180 mm
無負荷最大ストローク/分: 60 spm
最大金型高さ: 360 mm
金型高さ調整量: 80 mm
スライド底面（I 型）: 650×470×80 mm
スライド底面（II 型）: 910×470×80 mm
最大上型重量: 800 kg
作業台寸法: 1200×600×110 mm
使用空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法（L×W×H）: 1300×1900×3200 mm
ダイクッション能力: 96 kN
ダイクッションストローク: 90 mm
ダイクッション有効面積: 420×345 mm²
最大トルク値: 6000 N·m
技術的特徴
- シリーズ: SKE1
- 定格能力範囲（例）: 約450 kN〜3150 kN
- 駆動: 専用サーボモーター（低回転・大トルク）、動作プロファイルプログラム可能
- 位置決め／プレス精度: 下死点自動補正 < 0.01 mm
- スライド速度: 無段階変速、各型式の最大ストローク数に対応
- ストローク高さと動作シーケンスのプログラムにより柔軟生産を支援
- ハンドホイール微調整で金型のトライアウト時間を短縮
