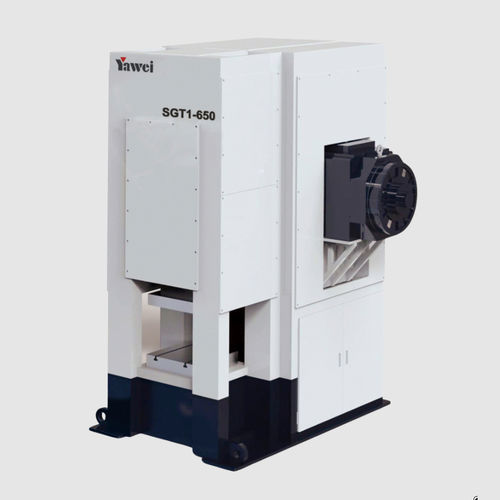

機械式プレス機 SGT1 series

成形トグル汎用

製品説明

• 柔軟な構成と保守を可能にする汎用・標準化・モジュール設計
• 大型部品は全鋼溶接構造で、溶接部の探傷および応力除去のための焼戻しを実施
• 約1/16000〜1/20000の剛性を有する高剛性フレーム
• 最小クリアランスでの高性能加工。精度は特別規格に準拠
• 人字歯（ヘリンボーン）研削工程により6級の歯車精度を実現
• 細油自動循環潤滑システム
• 高精度四角八面の超ロングガイドにより位置決め・繰返し精度を向上
• 負荷異常時に金型を保護する高感度の過負荷保護装置
• 肘節（ニーブレバー）による保持装置が高精度成形を可能にする
• 連続加工を可能にする三連位相の頂上装置をオプションで選択可能

製品パラメータ
SGT1-400
公称力: 4000 kN
公称力ストローク: 3 mm
スライダーストローク長: 200 mm
スライダーストローク頻度: 50 ストローク/分
最大金型取付高さ: 450 mm
金型高さ調整量: 50 mm
作業台 左右寸法: 700×500 mm
作業台 前後寸法: 700×600 mm
下押し（押出力）: 200 kN
下押し（ストローク）: 100 mm

SGT1-650
公称力: 6500 kN
公称力ストローク: 3 mm
スライダーストローク長: 250 mm
スライダーストローク頻度: 40 ストローク/分
最大金型取付高さ: 550 mm
金型高さ調整量: 50 mm
作業台 左右寸法: 800×750 mm
作業台 前後寸法: 800×750 mm
下押し（押出力）: 320 kN
下押し（ストローク）: 100 mm

SGT1-800
公称力: 8000 kN
公称力ストローク: 3 mm
スライダーストローク長: 250 mm
スライダーストローク頻度: 40 ストローク/分
最大金型取付高さ: 650 mm
金型高さ調整量: 50 mm
作業台 左右寸法: 950×900 mm
作業台 前後寸法: 950×900 mm
下押し（押出力）: 400 kN
下押し（ストローク）: 100 mm

SGT1-1000
公称力: 10000 kN
公称力ストローク: 3 mm
スライダーストローク長: 280 mm
スライダーストローク頻度: 40 ストローク/分
最大金型取付高さ: 650 mm
金型高さ調整量: 50 mm
作業台 左右寸法: 1000×900 mm
作業台 前後寸法: 1000×900 mm
下押し（押出力）: 500 kN
下押し（ストローク）: 110 mm

SGT1-1250
公称力: 12500 kN
公称力ストローク: 8 mm
スライダーストローク長: 250 mm
スライダーストローク頻度: 30 ストローク/分
最大金型取付高さ: 680 mm
金型高さ調整量: 50 mm
作業台 左右寸法: 1800×1600 mm
作業台 前後寸法: 1800×1600 mm
下押し（押出力）: 600 kN
下押し（ストローク）: 110 mm

SGT1-1600
公称力: 16000 kN
公称力ストローク: 8 mm
スライダーストローク長: 230 mm
スライダーストローク頻度: 30 ストローク/分
最大金型取付高さ: 700 mm
金型高さ調整量: 50 mm
作業台 左右寸法: 1800×1600 mm
作業台 前後寸法: 1800×1600 mm
下押し（押出力）: 650 kN
下押し（ストローク）: 110 mm

特長 / 技術仕様

• SGT1シリーズ（SGT1-400〜SGT1-1600の複数モデル）
• 大型部品は全鋼溶接、溶接探傷および応力除去のための焼戻し実施
• 高剛性フレーム（約1/16000〜1/20000）により高精度成形を実現
• 人字歯（ヘリンボーン）研削による高精度ギア（6級）
• 細油自動循環潤滑システムで安定した長期運転を実現
• 高精度ガイドと超ロングガイド設計により位置決め・繰返し精度を向上
• 過負荷保護装置により異常負荷時に金型と機械を保護
• 肘節（ニーブレバー）保持装置が高精度成形を支援
• オプション：三連ステーションのジャッキ装置で連続加工に対応
• モデル別性能：公称力、スライダーストローク、行程長、周波数、金型取付高さ、調整量、作業台寸法、下押し力および行程
