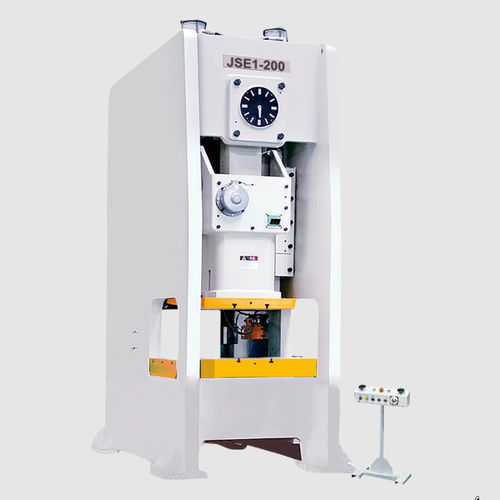

機械式プレス機 JSE1 series

板金用フレーム固定型

製品説明

• 機械全体で日本JIS1級の精度を達成。
• 高剛性の鋼板溶接フレーム。
• 低慣性・高性能の組合せクラッチ・ブレーキユニット。
• 低騒音での運転。
• 金型高さ変動が小さく、動的中心偏差が小さい。
• 総合クリアランスが小さい。
• 固定ロック式の六面ガイド。
• 使いやすいHMI（ヒューマンマシンインタフェース）で簡便な操作が可能。

使用可能モデル

• JSE1-315
• JSE1-260
• JSE1-200
• JSE1-160
• JSE1-110

JSE1-315 - 主要仕様
定格能力: 3150 kN
定格能力行程: 7 mm
スライド行程: 300 mm
ストローク数: 20–35 spm
最大金型高さ: 550 mm
金型高さ調整量: 120 mm
上型最大重量: 900 kg
スライド下面寸法（L/R+F/B）: 1400*900*100 mm
作業台寸法（L/R+F/B）: 1600*1000*180 mm
柱間開口（F/B+U/D）: 1100*750 mm
主電動機出力: 30 kW
空気圧: 0.6 Mpa
プレス精度: 日本 JIS クラス1
機械寸法: 2308*2945*4525 mm
ダイクッション能力: 60 kN
ダイクッション行程: 70 mm
ダイクッション有効面積: 410*260 mm^2


JSE1-260 - 主要仕様
定格能力: 2600 kN
定格能力行程: V(6 mm), H(4 mm)
スライド行程: V(250 mm), H(100 mm)
ストローク数: V(20–40 spm), H(40–75 spm)
最大金型高さ: V(500 mm), H(460 mm)
金型高さ調整量: 120 mm
上型最大重量: 800 kg
スライド下面寸法（L/R+F/B）: 920*700*100 mm
作業台寸法（L/R+F/B）: V(1300*900*180 mm), H(1300*700*180 mm)
柱間開口（F/B+U/D）: V(950*660 mm), H(750*620 mm)
主電動機出力: 22 kW
空気圧: 0.6 Mpa
プレス精度: 日本 JIS クラス1
機械寸法: 1978*2755*4490 mm
ダイクッション能力: 140 kN
ダイクッション行程: 100 mm
ダイクッション有効面積: 700*470 mm^2


JSE1-200 - 主要仕様
定格能力: 2000 kN
定格能力行程: V(6 mm), H(4 mm)
スライド行程: V(200 mm), H(150 mm)
ストローク数: V(20–45 spm), H(35–70 spm)
最大金型高さ: V(450 mm), H(410 mm)
金型高さ調整量: 110 mm
上型最大重量: 800 kg
スライド下面寸法（L/R+F/B）: 850*650*90 mm
作業台寸法（L/R+F/B）: V(1150*850*160 mm), H(1150*650*160 mm)
柱間開口（F/B+U/D）: V(900*610 mm), H(700*570 mm)
主電動機出力: 15 kW
空気圧: 0.6 Mpa
プレス精度: 日本 JIS クラス1
機械寸法: 1788*2590*4010 mm
ダイクッション能力: 140 kN
ダイクッション行程: 100 mm
ダイクッション有効面積: 640*470 mm^2


JSE1-160 - 主要仕様
定格能力: 1600 kN
定格能力行程: V(6 mm), H(4 mm)
スライド行程: V(200 mm), H(80 mm)
ストローク数: V(25–50 spm), H(50–100 spm)
最大金型高さ: V(450 mm), H(350 mm)
金型高さ調整量: 100 mm
上型最大重量: 700 kg
スライド下面寸法（L/R+F/B）: 700*580*90 mm
作業台寸法（L/R+F/B）: V(1000*750*140 mm), H(1000*580*140 mm)
柱間開口（F/B+U/D）: V(800*560 mm), H(630*510 mm)
主電動機出力: 11 kW
空気圧: 0.6 Mpa
プレス精度: 日本 JIS クラス1
機械寸法: 1617*2290*3420 mm
ダイクッション能力: 100 kN
ダイクッション行程: 80 mm
ダイクッション有効面積: 540*350 mm^2


JSE1-110 - 主要仕様
定格能力: 1100 kN
定格能力行程: V(5 mm), H(3 mm)
スライド行程: V(180 mm), H(110 mm)
ストローク数: V(30–65 spm), H(50–100 spm)
最大金型高さ: V(350 mm), H(320 mm)
金型高さ調整量: 90 mm
上型最大重量: 450 kg
スライド下面寸法（L/R+F/B）: 650*520*80 mm
作業台寸法（L/R+F/B）: V(900*700*110 mm), H(900*520*110 mm)
柱間開口（F/B+U/D）: V(750*500 mm), H(570*470 mm)
主電動機出力: 7.5 kW
空気圧: 0.6 Mpa
プレス精度: 日本 JIS クラス1
機械寸法: 1488*2040*3125 mm
ダイクッション能力: 80 kN
ダイクッション行程: 80 mm
ダイクッション有効面積: 500*300 mm^2


特長 / 技術仕様（概要）

• 機種群: JSE1 series
• 精度基準: 日本 JIS クラス1
• 空気圧（標準）: 0.6 Mpa
• スライド行程範囲: 150 mm ～ 300 mm（機種により異なる）
• 主電動機出力範囲: 7.5 kW ～ 30 kW（機種により異なる）
• ダイクッション能力範囲: 60 kN ～ 151 kN（機種により異なる）
