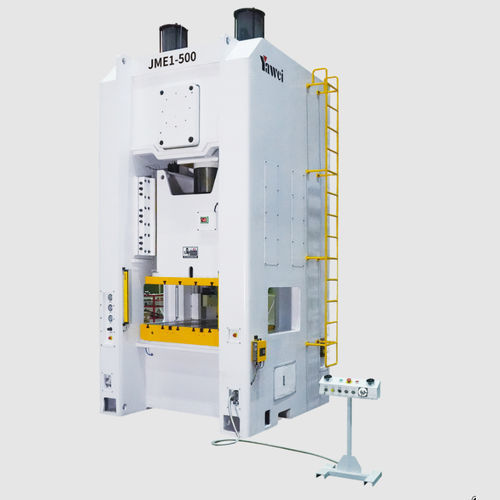

電動式プレス機 JME1 series

電気機械式スタンピングPLC制御

概要

• 機械全体で日本JIS 1等級のプレス精度を達成。
• 高剛性の鋼板溶接構造の本体。
• 低騒音で、打抜き時の変形が小さい。
• 多軸可変速駆動および自動化ラインとの連携に対応。
• 操作性の良いHMIを採用し、扱いやすい操作性。

選択可能モデル

• JME1-630
• JME1-500
• JME1-400
• JME1-315
• JME1-260

製品仕様
JME1-630
公称力: 6300 kN
公称力行程: 7 mm
スライド行程: 300 mm
行程回数: 20–30 spm
最大装胎高さ: 650 mm
装胎高さ調整量: 150 mm
スライド底面積（左右×前後）: 1400×900 mm
作業台寸法（左右×前後×厚さ）: 1500×1100×220 mm
柱間開口（前後×上下）: 1000×600 mm
主電動機出力: 55 kW
使用空気圧: 0.6 MPa
プレス精度: 日本 JIS 1等級 1


JME1-500
公称力: 5000 kN
公称力行程: 7 mm
スライド行程: 300 mm
行程回数: 20–35 spm
最大装胎高さ: 650 mm
装胎高さ調整量: 150 mm
スライド底面積（左右×前後）: 1400×900 mm
作業台寸法（左右×前後×厚さ）: 1500×1100×220 mm
柱間開口（前後×上下）: 1000×600 mm
主電動機出力: 45 kW
使用空気圧: 0.6 MPa
プレス精度: 日本 JIS 1等級 1


JME1-400
公称力: 4000 kN
公称力行程: 7 mm
スライド行程: 300 mm
行程回数: 20–40 spm
最大装胎高さ: 600 mm
装胎高さ調整量: 150 mm
スライド底面積（左右×前後）: 1400×900 mm
作業台寸法（左右×前後×厚さ）: 1500×1100×220 mm
柱間開口（前後×上下）: 900×600 mm
主電動機出力: 37 kW
使用空気圧: 0.6 MPa
プレス精度: 日本 JIS 1等級 1


JME1-315
公称力: 3150 kN
公称力行程: 7 mm
スライド行程: 250 mm
行程回数: 20–40 spm
最大装胎高さ: 550 mm
装胎高さ調整量: 120 mm
スライド底面積（左右×前後）: 1100×750 mm
作業台寸法（左右×前後×厚さ）: 1250×900×200 mm
柱間開口（前後×上下）: 800×600 mm
主電動機出力: 30 kW
使用空気圧: 0.6 MPa
プレス精度: 日本 JIS 1等級 1


JME1-260
公称力: 2600 kN
公称力行程: 7 mm
スライド行程: 250 mm
行程回数: 20–40 spm
最大装胎高さ: 550 mm
装胎高さ調整量: 120 mm
スライド底面積（左右×前後）: 1100×700 mm
作業台寸法（左右×前後×厚さ）: 1250×850×180 mm
柱間開口（前後×上下）: 750×550 mm
主電動機出力: 22 kW
使用空気圧: 0.6 MPa
プレス精度: 日本 JIS 1等級 1


特性 / 技術仕様

• 精度: 日本 JIS 1等級（機械レベルの精度）。
• 機体: 高剛性の鋼板溶接構造。
• 打抜き性能: 低騒音、打抜き時の変形が小さい。
• 駆動/拡張: 多軸可変速駆動および自動化ラインとの統合に対応。
• 操作: 現場での操作・保守に配慮した使いやすいHMI。
• 標準作業空気圧: 0.6 MPa。
