製品概要
- 機械全体でJISレベル1の精度を実現しています。
- 高品質な鋼板を溶接した高剛性な機械本体。
- 低騒音運転。
- プレス加工による変形を最小限に抑えます。
- 長方形の延長型六角ガイドレール。
- 使い勝手の良いヒューマンマシンインターフェースにより、シンプルで便利な操作を実現。
取り扱いモデル
- JKE1-160
- JKE1-200
- JKE1-260
- JKE1-315
- JKE1-400

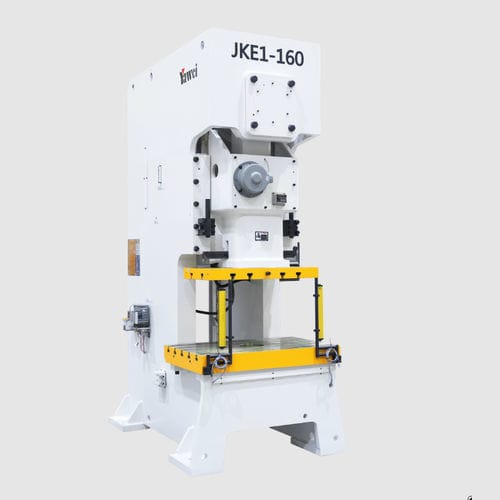

製品仕様 - JKE1-160
公称能力：1600kN
公称能力ストローク：V(6mm)、H(4mm)
スライドストローク：V(200mm)、H(80mm)
1分あたりのストローク数：V(25～50spm)、H(50～100spm)
最大金型セット高さ：V(400mm)、H(460mm)
金型高さ調整範囲：100mm
スライド底面寸法（I型）：700 × 580 × 90mm
スライド底面寸法（II型）：990 × 580 × 90mm
上型最大重量：540kg
作業台サイズ（左右・前後）：1250 ×760×150mm
主電動機出力：11kW
空気圧：0.6MPa
プレス精度：日本JIS 1級1
機械外形寸法：1478 ×2100×3400mm
ダイクッション容量：100kN
ダイクッションストローク：80mm
ダイクッション有効面積：660 × 420mm²
製品仕様 - JKE1-200
公称能力：2000kN
公称能力ストローク：V（6mm）、H（4mm）
スライドストローク：V（200mm）、H（100mm）
分間ストローク数：V（25～50spm）、H（45～80spm）
最大金型セット高さ：V(450mm)、H(500mm)
金型高さ調整範囲：110mm
スライド底面面積（I型）：850 × 650 × 90mm
スライド底面寸法（II型）：1130 ×650×90mm
上型最大重量：800kg
作業台サイズ（左右・前後）：1400 ×820×160mm
主電動機出力：15kW
空気圧：0.6MPa
プレス精度：日本JIS 1級1
機械外形寸法：1620 ×2350×3700mm
ダイクッション容量：140kN
ダイクッションストローク：100mm
ダイクッション有効面積：660 × 460mm²
製品仕様 - JKE1-260
公称能力：2600KN
公称能力ストローク：V(6.5mm)、H(4mm)
スライドストローク：V（250mm）、H（100mm）
1分あたりのストローク数：V（20～40spm）、H（40～70spm）
最大金型セット高さ：V（450mm）、H（525mm）
金型高さ調整範囲：120mm
スライド底面寸法（I型）：900 × 700 × 100mm
スライド底面寸法（II型）：1130 × 700 × 100mm
上型最大重量：800kg
作業台サイズ（左右＋前後）：1550 ×840×180mm
主電動機出力：22kW
空気圧：0.6MPa
プレス精度：日本JIS 1級1
機械外形寸法：1760 ×2400×4200mm
ダイクッション容量：140kN
ダイクッションストローク：100mm
ダイクッション有効面積：660 ×460mm²
製品仕様 - JKE1-315
公称能力：3150KN
公称能力ストローク：V(8mm)、H(6mm)
スライドストローク：V(250mm)、H(100mm)
1分あたりのストローク数：V（20～40spm）、H（30～50spm）
最大金型セット高さ：V（500mm）、H（575mm）
金型高さ調整範囲：120mm
スライド底面寸法（I型）：1000 × 720 × 100mm
上型最大重量：800kg
作業台寸法（左右・前後）：1650 × 880 × 180mm
主電動機出力：30kW
空気圧：0.6MPa
プレス精度：日本JIS 1級1
機械外形寸法：1900 ×2850×4500mm
ダイクッション容量：160kN
ダイクッションストローク：110mm
ダイクッション有効面積：700 × 460mm²
製品仕様 - JKE1-400
公称容量：4000KN
公称容量ストローク：8mm
スライドストローク：280mm
分間ストローク数：20～35spm
最大金型セット高さ：550mm
金型高さ調整範囲：120mm
スライド底面面積（I型）：1130 ×750×110mm
最大上型重量：800kg
作業台サイズ（左右・前後）：1750 × 900 × 200mm
主電動機出力：37kW
空気圧：0.6MPa
プレス精度：日本JIS 1級1
機械外形寸法：1740 ×2730×4695mm
ダイクッション容量：140kN
ダイクッションストローク：100mm
ダイクッション有効面積：810 ×480mm²
特徴／技術仕様
- 精度基準：日本JIS 1級1（機械レベル精度）。
- 必要空気圧：0.6MPa。
- 主電動機出力（機種により異なる）：11kW（JKE1-160）、15kW（JKE1-200）、22kW（JKE1-260）、 30kW（JKE1-315）、37kW（JKE1-400）。
- ダイクッション容量およびストロークは機種により異なります（例：JKE1-160は100kN/80mm、 JKE1-200/260：140kN/100mm、JKE1-315：160kN/110mm）。
- 1600KNから4000KNまでの公称容量をカバーする、複数のモデルオプション（JKE1シリーズ）があります。
- 高剛性の溶接鋼製本体と長方形の六角ガイドレールにより、プレス加工時の変形を低減し、低騒音を実現しています。
- 操作が簡単な、ユーザーフレンドリーなヒューマンマシンインターフェースを採用しています。
