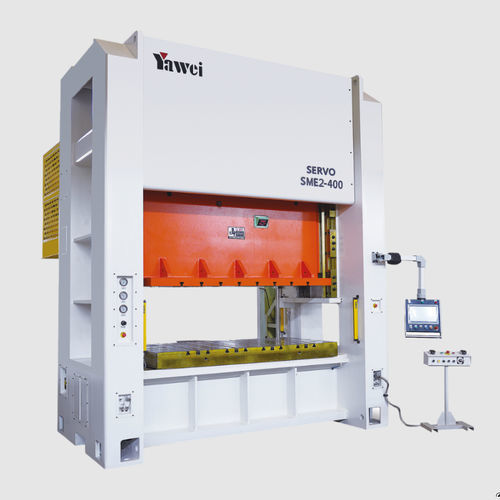

電動式プレス機 SME2 series

電子成形スタンピング

製品概要

• 低回転・大トルクの専用サーボモーター駆動の門式ダブルポイントサーボプレス。精密な成形・打抜きに対応。
• 加工中の動作プロファイルやストローク高さをプログラム可能で、柔軟な生産に対応。
• 下死点自動補償により0.01 mm未満の打抜き精度を実現。
• スライダ速度は無段階で調整可能（段階無し）で、サイクルタイムと生産性を最適化。
• インテリジェントなサーボ制御により省エネ・消費電力・CO2排出を低減。
• 手輪による微調整機能でトライダイ時間を短縮。

対応モデル

• SME2-260
• SME2-315
• SME2-400
• SME2-500
• SME2-630

SME2-260
定格容量: 2600 kN
定格容量行程: 7 mm
スライダ行程: 280 mm
無負荷最大行程回数: 40 spm
最大装模高さ: 550 mm
装模高さ調整量: 120 mm
スライダ底面 (左右×前後): 2450 × 900 mm
作業台寸法 (左右×前後): 2550 × 1000 mm
柱間開口 (前後×上下): 900 × 600 mm
空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法 (L×W×H): 3600 × 1770 × 4749 mm
エアバッグ型ダイカッション 能力/行程: 100 kN / 100 mm
エアシリンダ型ダイカッション 能力/行程: 125 kN / 100 mm
最大トルク値: 14000 N·m

SME2-315
定格容量: 3150 kN
定格容量行程: 7 mm
スライダ行程: 300 mm
無負荷最大行程回数: 30 spm
最大装模高さ: 550 mm
装模高さ調整量: 120 mm
スライダ底面 (左右×前後): 2450 × 900 mm
作業台寸法 (左右×前後): 2550 × 1000 mm
柱間開口 (前後×上下): 900 × 600 mm
空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法 (L×W×H): 3900 × 3080 × 4965 mm
エアバッグ型ダイカッション 能力/行程: 100 kN / 100 mm
エアシリンダ型ダイカッション 能力/行程: 125 kN / 100 mm
最大トルク値: 18000 N·m

SME2-400
定格容量: 4000 kN
定格容量行程: 10 mm
スライダ行程: 300 mm
無負荷最大行程回数: 30 spm
最大装模高さ: 550 mm
装模高さ調整量: 120 mm
スライダ底面 (左右×前後): 2800 × 1400 mm
作業台寸法 (左右×前後): 2900 × 1400 mm
柱間開口 (前後×上下): 1100 × 600 mm
空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法 (L×W×H): 4100 × 3200 × 5260 mm
エアバッグ型ダイカッション 能力/行程: 100 kN / 100 mm
エアシリンダ型ダイカッション 能力/行程: 140 kN / 100 mm
最大トルク値: 12000 × 2 N·m

SME2-500
定格容量: 5000 kN
定格容量行程: 10 mm
スライダ行程: 300 mm
無負荷最大行程回数: 30 spm
最大装模高さ: 600 mm
装模高さ調整量: 120 mm
スライダ底面 (左右×前後): 3200 × 1100 mm
作業台寸法 (左右×前後): 3300 × 1200 mm
柱間開口 (前後×上下): 1100 × 700 mm
空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法 (L×W×H): 4500 × 2100 × 5670 mm
エアバッグ型ダイカッション 能力/行程: 140 kN / 100 mm
エアシリンダ型ダイカッション 能力/行程: 140 kN / 100 mm
最大トルク値: 14000 × 2 N·m

SME2-630
定格容量: 6300 kN
定格容量行程: 10 mm
スライダ行程: 300 mm
無負荷最大行程回数: 30 spm
最大装模高さ: 600 mm
装模高さ調整量: 120 mm
スライダ底面 (左右×前後): 3200 × 1200 mm
作業台寸法 (左右×前後): 3300 × 1300 mm
柱間開口 (前後×上下): 1100 × 700 mm
空気圧: 0.6 MPa
プレス精度: Japan JIS 1st class 1
機械寸法 (L×W×H): 4600 × 2125 × 5670 mm
エアバッグ型ダイカッション 能力/行程: 140 kN / 100 mm
エアシリンダ型ダイカッション 能力/行程: 150 kN / 100 mm
最大トルク値: 18000 × 2 N·m

技術仕様

• 製品名: 門式ダブルポイントサーボプレス
• ブランド: Jiangsu Yawei Machine Tool Co., Ltd.
• シリーズ / モデル群: SME2 series（SME2-260 / SME2-315 / SME2-400 / SME2-500 / SME2-630）
• サーボモーター: 低回転・大トルクの専用サーボ；動作プロファイルとストローク高さのプログラム対応
• 精度: 下死点自動補償で < 0.01 mm の打抜き精度；Japan JIS 1st class 1
• 速度制御: スライダの無段階速度調整（段階なし）
• エネルギー & 環境: インテリジェントサーボ制御により省エネ・排出削減
• ダイクッション: モデル毎の容量/行程を持つエアバッグ式およびエアシリンダ式オプション
• 標準能力範囲: モデルにより 2600 kN ～ 6300 kN
• 無負荷最大速度: モデルにより最大 40 spm
• 作業台・スライダ寸法: モデル依存（モデル表参照）
• 補助: 手輪による微調整で試作時間を短縮
