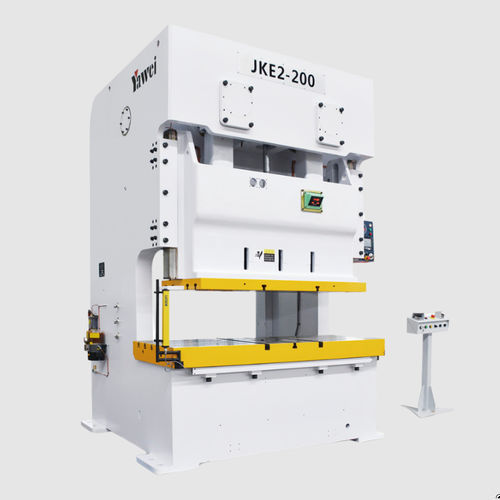

機械式プレス機 JKE2 series

成形板金用フレーム

製品概要

• JKE2シリーズ：C型フレームの両クランク（ダブルエキセントリック）機構を採用したプレスで、機械全体でJIS 1級の精度を実現します。
• 高剛性の鋼板溶接ボディと矩形六面延長ガイドを採用し、位置決め・成形精度を向上させています。
• 左右の偏荷重に強いアンチオフセット構造：双曲軸が逆回転して横力を相殺し、安定かつ低騒音で動作します。
• 操作性に優れたヒューマンマシンインターフェースを搭載。必要エア圧は0.6 MPaです。

製品パラメータ - JKE2-315
定格容量：3150 kN
定格容量ストローク：V 7 mm、H 3.5 mm
スライドストローク：V 300 mm、H 170 mm
毎分ストローク数：V 20–35 回/分、H 30–50 回/分
最大金型高さ：V 550 mm、H 615 mm
金型高さ調整量：120 mm
上作業台（L×F×H）：2100 × 700 × 95 mm
下作業台（L×F×H）：2750 × 900 × 190 mm
主電動機：30 kW
エア圧：0.6 MPa
プレス精度：日本 JIS 1級
機械寸法（L×W×H）：3010 × 2545 × 4689 mm
エアクッション有効面積：640 × 470（2群） mm²

製品パラメータ - JKE2-260
定格容量：2600 kN
定格容量ストローク：V 7 mm、H 3.5 mm
スライドストローク：V 280 mm、H 170 mm
毎分ストローク数：V 20–35 回/分、H 30–60 回/分
最大金型高さ：V 550 mm、H 605 mm
金型高さ調整量：120 mm
上作業台（L×F×H）：2100 × 700 × 95 mm
下作業台（L×F×H）：2700 × 900 × 710 mm
主電動機：22 kW
エア圧：0.6 MPa
プレス精度：日本 JIS 1級
機械寸法（L×W×H）：3000 × 2545 × 4304 mm
エアクッション有効面積：640 × 470（2群） mm²

製品パラメータ - JKE2-200
定格容量：2000 kN
定格容量ストローク：V 6 mm、H 3 mm
スライドストローク：V 250 mm、H 150 mm
毎分ストローク数：V 25–45 回/分、H 35–70 回/分
最大金型高さ：V 500 mm、H 550 mm
金型高さ調整量：120 mm
上作業台（L×F×H）：1850 × 650 × 95 mm
下作業台（L×F×H）：2400 × 840 × 170 mm
主電動機：18.5 kW
エア圧：0.6 MPa
プレス精度：日本 JIS 1級
機械寸法（L×W×H）：2620 × 2235 × 3849 mm
エアクッション有効面積：640 × 470（2群） mm²

製品パラメータ - JKE2-160
定格容量：1600 kN
定格容量ストローク：V 6 mm、H 3 mm
スライドストローク：V 200 mm、H 130 mm
毎分ストローク数：V 35–55 回/分、H 40–85 回/分
最大金型高さ：V 450 mm、H 485 mm
金型高さ調整量：100 mm
上作業台（L×F×H）：1600 × 550 × 70 mm
下作業台（L×F×H）：2000 × 760 × 150 mm
主電動機：15 kW
エア圧：0.6 MPa
プレス精度：日本 JIS 1級
機械寸法（L×W×H）：2200 × 1940 × 3709 mm
エアクッション有効面積：540 × 350（2群） mm²

製品パラメータ - JKE2-110
定格容量：1100 kN
定格容量ストローク：V 5 mm、H 3 mm
スライドストローク：V 180 mm、H 110 mm
毎分ストローク数：V 35–65 回/分、H 50–100 回/分
最大金型高さ：V 400 mm、H 435 mm
金型高さ調整量：100 mm
上作業台（L×F×H）：1400 × 500 × 70 mm
下作業台（L×F×H）：1800 × 650 × 130 mm
主電動機：11 kW
エア圧：0.6 MPa
プレス精度：日本 JIS 1級
機械寸法（L×W×H）：2000 × 1745 × 3059 mm
エアクッション有効面積：350 × 235（2群） mm²

特長 / 技術仕様

• シリーズ：JKE2（JKE2-110、-160、-200、-260、-315）
• 精度：機械全体で日本JIS 1級を達成
• 構造：高剛性溶接フレーム、矩形六面延長ガイド
• アンチオフセット：双曲軸の逆回転により強い横荷重耐性を実現
• 操作：設定および保守が容易な直感的なHMI
• エア圧要件：0.6 MPa（全機種）
• 金型高さ調整量：機種により100 mmまたは120 mm
• 主電動機出力：機種により11–30 kW
