堅牢粉砕機

... 概要
Arrakis（MRRK）は、同一原料の高処理量研削に対応する4ローラーおよび8ローラーミルです。安定した製品供給、簡素な設置、直感的な操作を目的に設計されています。

主な利点

• 迅速で簡単な設置：MDDKと同じ据付面積を採用し、ワン・トゥ・ワンの交換が可能。給料ローラを主ローラに接続することで追加の駆動やインバータが不要となります。
• 安定した高効率：ロードセル（荷重センサ）により全研削面で安定した供給を実現。直感的な操作インターフェースは複数のデバイスからアクセス可能。最新世代のスクレーパーが製品衛生を向上させ、作業者介入を低減します。
• 長寿命設計：高い振動吸収性を持つ堅牢な鋳造フレームと荷重支持構造。特許取得の研削ギャップ調整により、長期にわたる剛性と安定性を維持します。

注目機能
簡単な清掃と保守
クイックリリース機能を備えた給料モジュールと、大開口のメンテナンスフラップにより製品の迅速な排出が可能です。自動給料ゲート閉鎖により、停止時のローラ間への製品の流下を防ぎ、清掃作業を簡素化します。

スクレーピングの再定義
最新世代の合成スクレーパーはデッドスポットや製品蓄積を排除します。自己調整式ナイフスクレーパーは最適位置を維持し、連続運転時でも優れたスクレーピング性能を提供します。

シンプルさを重視
直感的な操作インターフェースと、主要な稼働パラメータを表示するオプションのタッチスクリーン制御ユニット。安全なリモートアクセスによりモバイル機器からの監視・制御が可能です。

その他の特徴

• 稼働中の安全な点検と流体力学的最適化のためのパンチング側板。
• サンプリングのためのアクセスを確保しつつ可動部から作業者を保護する給料ユニットの安全グリル。
• 異物侵入によるローラ損傷を防ぐ異物保護。

関連する自動化とソフトウェア

• Mercury

...

回転速度: 0 rpm - 1,800 rpm

... MultimpactMaxハンマーミルは、効率的な粉砕性能と粉砕用途向けに、さまざまな粒度の幅広い製品で業界をリードするスループットを提供します。 ハンマーミルの安全性の新しい基準 モーター/ローター停止時用のゼロモーションモニター、頑丈なトラップキードアロックシステム、ドア近接センサー、振動センサー、すべての新しい安全ガードは、ハンマーミルの安全性の新しい基準を設定します。 高い処理能力 大きなスクリーン領域、インパクトプレート、フロー遮断器、スタッガードローター、クラスターハンマー、エアスイープ設計、適度な先端速度により、低発熱で高い処理能力を実現します。 堅牢な機械 この機械は、連続的なヘビーデューティー運転用に設計されています。すべての摩耗部品は耐摩擦性（AR）鋼製です。 比類のないヘビーデューティー性能 MultimpactMaxハンマーミルは、効率的な粉砕性能と粉砕用途向けに、さまざまな粒度の幅広い製品で業界をリードするスループットを提供します。 ...

... 当社の動物用飼料ソリューションは、最高品質の飼料を生産し、原材料とエネルギーを経済的に利用するためのお手伝いをします。業界での長年の経験を持つテクノロジーパートナーとして、当社は信頼性の高い飼料生産のあらゆる面でお客様をサポートします。 MultimpactFine ハンマーミルは、さまざまな製品の微粉砕アプリケーションに対応するために、業界をリードするスループットを提供し、非常に均一な粒度分布を実現します。 ハンマーミルの安全性に関する新基準 モーター/ローター停止時のゼロモーションモニター、頑丈なトラップキードアロックシステム、ドア近接センサー、振動センサー、すべての新しい安全ガードは、ハンマーミルの安全性のための新しい基準を設定します。 高容量でありながら微粒化が可能 大きなスクリーン面積、ダブルインパクトプレート、フローインタラプター、千鳥ローター、クラスターハンマ、エアスイープ設計、最適化されたチップスピードにより、高い能力と微粒化を実現します。 堅牢な機械 連続ヘビーデューティー運転に対応しています。摩耗部分はすべて耐摩耗性(AR)鋼を使用しています。 大容量でありながら微粉砕を両立 MultimpactFine ...

回転速度: 300 rpm - 3,000 rpm
流量: 60 kg/h

... 微粉砕のための可変300 - 3000 rpm 300～3000 rpmの間で、100rpm単位で回転数を調整できるので、幅広い試料に対応できます。最大トルク30 Nmの高速ユニバーサルカッティングミルP-19は、乾燥した軟質から中硬質の試料や繊維質の試料、プラスチックを、最大フィードサイズ70 x 80 mm、最大処理量60 l/hで、信頼性の高い再現性で粉砕します。特別な利点があります：ストロー、フィルム、その他類似の材料は、追加の前処理なしに全長まで投入できます。P-19はRoHS試験にも最適です。P-19はクリーン設計のため、洗浄が簡単で、二次汚染を防ぎます。 独自の粉砕室形状 試料は、ローターの刃先と粉砕室の固定ナイフの間で、ハサミの切断原理に従って、希望の最終粒度になるまで粉砕されます。独自の粉砕室形状粉砕室は、ローターと固定刃の間のデッドスペースを最小限に抑え、漸進的な切断形状に設計されています。試料は粉砕中に絶えず移動し、どこにも沈殿しません。特殊なエアフローと相まって、滞留のない迅速な運転と、残留物のない迅速な洗浄を可能にしています。 フライホイールマスによる走行安定性 ユニバーサルカッティングミルP-19は、駆動トルクを安定させるためにフライホイールマスを装備しています。 ...

回転速度: 2,000 rpm - 14,000 rpm

... 概要 さまざまな試料を再現性よく粉砕 静かに作動するナイフミル P-11 は、水分の多い試料、油分の多い試料、脂肪分の多い試料、乾燥した試料、軟らかい試料、中硬い試料、繊維質の試料を、数秒のうちに非常に速く、やさしく粉砕し、ホモジナイズする理想的なラボ用ミキサーです。P-11の最大1250ワットの強力モーターと4枚刃の特殊ナイフは、肉、グミ、チョコレートなどの脂肪分や水分の多い試料や、食器洗浄機のタブやおもちゃのような硬い試料を、素早くやさしく粉砕します。食品、飼料、医薬、化学、その他様々な分野での試料調製に多くの利点をもたらす万能機です。 動作原理 迅速な切断 ...

回転速度: 2,000 rpm - 18,000 rpm
流量: min 15.0 kg/h
モータ力: 1,100 W - 2,700 W

... FRITSCH、衝撃粉砕と切断粉砕を1台に統合

FRITSCHはP-14により、衝撃、せん断、切断による粒子径低減を1台で実現するオールインワンソリューションを開発しました。現在、市場において衝撃原理に基づくローターミルとして、わずかな簡単な手順でカッティングミルへ変換できる唯一の装置です。これによりFRITSCHは、2種類の試料前処理装置を1つのコンパクトなソリューションとして提供する初のメーカーとなり、両方の用途において卓越した性能と高い効率を実現しています。これは、多種多様な試料を処理する企業にとって特に魅力的であり、設備投資の削減にもつながります。この高効率ローターミルは現在、市場で販売されています。

P-14は毎分24,000回転の回転速度により、1時間あたり15リットルを超える処理能力を実現します。これにより、このラボ用装置は多種多様な材料を極めて迅速に処理することができます。さらに、FRITSCHサイクロンと組み合わせることで、熱に敏感な材料、静電気を帯びやすい材料、あるいは非常に軽量な材料の粉砕も可能です。モーターとは独立して作動する専用冷却ファンが、粉砕前・粉砕中・粉砕後に冷却を行い、アクティブエア冷却を実現します。この機能により、エッセンシャルオイルのような温度に敏感な物質でも、連続粉砕時に長時間の冷却を必要とせず、成分の損失を最小限に抑えながら保持することができます。さらに、ローター近傍に配置されたセンサーがシステム温度を継続的に測定し、そのデータはいつでもディスプレイ上でグラフィカルに確認できます。現在のシステム負荷も同時に表示されます。これにより、ユーザーは粉砕プロセス全体を完全に管理でき、サンプルシリーズ全体を常に同一条件下で処理することが可能になります。

P-14は、わずかな手順で交換可能な粉砕部品により、幅広い要求に容易に対応できます。衝撃ローターを使用することで、石灰石から穀物まで、軟質から中硬質の脆性材料を容易に粉砕できます。一方、カッティングセットは、繊維、合成樹脂、ポリエステルなど、軟質から靭性の高い材料や繊維質材料の粗粉砕および微粉砕に適しています。粉体塗料、特殊プラスチック、残留水分を含む試料など、特にデリケートな材料向けには、追加のインパクトバーも用意されています。さらに、各粉砕セット部品を識別する特許取得済みの検知システムと、それに連動したメニューガイドにより、操作ミスを防止し、異なる試料要件に対しても安全で明確かつスムーズな操作を実現します。

主な特長一覧

• 衝撃粉砕と切断粉砕を1台で実現
• カッティングローター使用時、最大18,000

...

回転速度: 3,500, 3,000 rpm
流量: 1,500 kg/h
モータ力: 1.5 kW

... スイングハンマーミルは、中硬質、硬質、脆性、靭性、繊維質の試料の粉砕、微粉砕、解砕に使用されます。 レッチェのスイングハンマーミルHM200は、最大100mmまでの試料を処理でき、試料の性質によっては0.8mmまで微粉化することができます。 バッチ式や連続式の大量試料処理に最適で、高い処理能力が得られます。堅牢な設計、簡単な操作・洗浄などの特長があり、HM200は実験室やパイロットプラントでの使用にも適しています。 高いと試料排出と再現性の高い粉砕粒度 この図は、スイングハンマーミルHM200と2種類のローターミルの比較を示しています。HM200は、非常に高い処理能力を有していることがよくわかります。HM200の粉砕効率（最大供給量を達成可能な最小粉砕量で割った値）は、良好な結果を示しています。SR300とSK300は、最大25mmの試料を受け入れ（HM200は100mmまで）、それぞれ0.05mmと0.1mm以下の粒度にまで粉砕し、高い粉砕率を実現しています。 • ...

粒子径: 20 µm
回転速度: 1 rad.min-1 - 80 rad.min-1
モータ力: 0.75 kW

... TM300ドラムミルは、乾式・湿式粉砕機です。ボールミルとしてもロッドミルとしても使用できます。効率的な粉砕を行うためには、十分な数のボールやロッドを使用することが重要です。試料によっては20ミクロン以下の粉砕が可能です。 ドラムミルは、頑丈なスチールフレームに取り付けられたギアモーター、分離グリッド、試料捕集装置で構成されています。TM300は、試料へのアクセスが容易なヨークとロック機構を備えています。クリーニングは、クイックリリースロックメカニズムにより、ドラムカバーを簡単に取り外すことができ、便利です。 TM ...

... エキュテックのシェラピンミルは、軟質・中硬質製品の粉砕とミネラルフィラーの表面コーティング用に開発されました。 逆回転するピンディスクにより、先端速度は200m/s以上となり、軟質から中硬質の鉱物を最高の微粉砕が可能です。ピンディスクの回転速度と回転方向を独立制御することで、高い柔軟性を実現しました。粉砕機内を流れるエアフローは、粉砕を助け、製品の温度制御を可能にし、製品の空気輸送の媒体となる。 標準仕様として、ミル本体は堅牢な軟鋼溶接構造となっています。アクセス性に優れ、ピンの交換も簡単に行えます。Sierraミルは、超微粒子フィラーをステアリン酸でコーティングするための経済的で効率の良い方法です。 - ...

... NETZSCH EcutecのTaurusは、微粉砕用のグラインディングメディアを使用するミルの中で最も高度な技術を持っています。 ライナー付きの回転するスチールドラムが、粉砕機内の粉砕媒体に運動エネルギーを供給します。この粉砕メディアは衝撃と摩擦によって新鮮な製品を粉砕し、粉砕します。ライナーは、耐摩耗性の高いマンガン・クロム鋼、セラミック、シレックスで作られています。 Taurusは、用途と粉砕機の大きさに応じて、いくつかの構成があります。NETZSCH Ecutecは、お客様のご要望に応じてボールミルの性能を最適化するための特殊な粉砕媒体も豊富に取り揃えています。NETZSCH ...

流量: 220 kg/h - 820 kg/h

... SecoMy®カッティングミルは、切断可能な材料を微粉砕するための、高周波カッティングストロークを持つ高速カッティングミルです。 繊維質、延性、軟質、粘塑性、温度に敏感な材料など、切削作用によって微粉砕しなければならない材料で、流動性がよく、密度が高く、穏やかな粉砕が必要なものに適用されます。 - 最適化された可変ナイフ設計 - 耐圧防爆仕様（オプション - オプションでガスタフ仕様も可能 - 研削エアーの流量が調整可能 - 空冷、水冷が可能 - 最適化されたサーマルシステム - 高いエアスループット - ...

流量: 150 kg/h - 8,000 kg/h

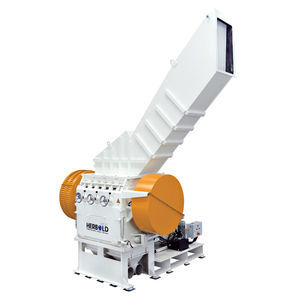

... SMシリーズのNEUE HERBOLD造粒機には、「ダブルベベルカットジオメトリー」が装備されています。 傾斜した回転ナイフは、ミルハウジング内の傾斜したステータナイフに対しても作用する。この切断形状により、作業幅全体にわたって正確な切り溝が得られ、ノイズレベルを大幅に低減して非常に良好な切断を保証します。 ローターナイフとステーターナイフの設定は、機械の外側でゲージ内で行われます。 ローターシャフトは粉砕チャンバーから分離され、外部に保管されます。その結果、安全な差し押さえが粉砕されることが保証されます。溶接された破損しないミルハウジングは、オプションとして、交換可能な摩耗プレートで裏打ちされ、非常に高い負荷に耐えることができます。 特に注目すべきは、これらの造粒機の多様な用途である。これらのミルには、異なるローターを装備することができます。回転子の変形は、とりわけ、以下の粉砕作業に適している。 大規模な塊の粉砕 PA繊維の粉砕 ゴム梱包の破砕 かさばる部品の破砕 厚板の破砕 開始チャンクの破砕 フォイルパッケージの細断 固体プロファイルの細断 中空体の破砕 飲料箱、野菜ボックスの粉砕 ...

流量: 1,000 kg/h - 8,000 kg/h
モータ力: 90 kW - 250 kW
幅: 600 mm - 2,400 mm

... 新しいサイズのSM 1000 / ...を使用すると、新しいHerboldマシンの範囲が一番上に広がっています。 SM1000 / ...は直径1000mmのローターを持ち、異なるローター幅で使用できます。 SM 1000 / ...は、非常に高いスループットが要求されるかまたは非常に大きく、かさばる製品を細断処理す​​る必要のあるアプリケーションに特に適しています。 オプションとして、異なるタイプのロータおよび異なるフィーダがこのタイプのために提供される。その結果、この造粒機は非常に普遍的に使用することができる。肉厚の厚いプラスチックフィルム、巨大な塊、塊、固体プロファイル、パイプ、プラスチック廃棄物、箱や中空体のようなかさばる部分を細断するため。リサイクルプラントでの使用のために、SM ...

流量: 6 t/h
モータ力: 60 kW

... オーダーメイドのフレークシューレのフレークローラーミルは、フレークをお好みの厚さに圧延します。 フレーク オーツ麦, 米, スペルト, そば, 小麦, ライ麦, 大麦, キヌア, エンドウ豆, レンズ豆 製品は、周波数制御されたフィードロールを経由して、2つのフレーキングロールに供給されます。平行に配置されたロール間のギャップは、希望のフレーク厚さに対応します。オプションで、モーター駆動によるローラーギャップ調整も可能です。ロールの下にある特殊なスクレーパーが、不要な製品の付着を防止します。フレークは、フレークロールの真下で装置から排出され、流動床乾燥機／冷却機に運ばれます。 非常に頑丈な溶接構造と特別に設計されたローラーベアリングは、起こりうる振動を最小限に抑え、長寿命とスムーズで静かな運転を保証します。 高性能フレーキングローラーミルは、当社のフレーキングラインの中心的存在です。最適に調整されたギャップと各ロールの温度により、各製品の効率的で穏やかなフレーキングが保証されます。 ...

モータ力: 55 kW
長さ: 1,600 mm
幅: 1,800 mm

... ハンマーミルは、リサイクルや加工産業における様々な用途のために設計された革新的で堅牢な粉砕機です。高速回転するハンマーにより、プラスチック、木材、農産物など、さまざまな材料を粉砕、粉砕、微粉砕します。 多用途に使用できる設計のため、さまざまな材料や希望する粒径に合わせて簡単に調整でき、さまざまなリサイクル作業に適しています。ハンマーミルは耐久性に優れ、メンテナンスも最小限で済むため、安定した生産と高い処理能力を実現します。 ハンマーミルは、効率向上と生産量の最大化を目指す施設に不可欠なツールです。 ...

モータ力: 37 kW
長さ: 1,400 mm
幅: 1,600 mm

... ハンマーミルは、リサイクルや加工産業における様々な用途のために設計された革新的で堅牢な粉砕機です。高速回転するハンマーにより、プラスチック、木材、農産物など、さまざまな材料を粉砕、粉砕、微粉砕します。 多用途に使用できる設計のため、さまざまな材料や希望する粒径に合わせて簡単に調整でき、さまざまなリサイクル作業に適しています。ハンマーミルは耐久性に優れ、メンテナンスも最小限で済むため、安定した生産と高い処理能力を実現します。 ハンマーミルは、効率向上と生産量の最大化を目指す施設に不可欠なツールです。 ...

モータ力: 75 kW
長さ: 1,800 mm
幅: 2,000 mm

... ハンマーミルは、リサイクルや加工産業における様々な用途のために設計された革新的で堅牢な粉砕機です。高速回転するハンマーにより、プラスチック、木材、農産物など、さまざまな材料を粉砕、粉砕、微粉砕します。 多用途に使用できる設計のため、さまざまな材料や希望する粒径に合わせて簡単に調整でき、さまざまなリサイクル作業に適しています。ハンマーミルは耐久性に優れ、メンテナンスも最小限で済むため、安定した生産と高い処理能力を実現します。 ハンマーミルは、効率向上と生産量の最大化を目指す施設に不可欠なツールです。 ...

粒子径: 15 mm
回転速度: 240 rpm - 300 rpm
流量: 2 t/h - 50 t/h

... 操作方法 - 粉砕比は非常に可変的で、可動ジョーにある調整スクリューを使用することにより、粉砕機を停止させることなく粉砕比を得ることができます。 - 破砕の原理は、可動顎の偏心運動により石を破砕することで得られます。 設計： - 頑丈な溶接鋼板構造 - 1セットのマンガン鋼リバーシブルジョー。 - 駆動プーリーとして機能する2つのフライホイール。 - 破砕機に引き込まれた破砕不可能な材料が破砕されるように設計された1本の安全シャーロッド。 利点： - 自動ベアリング潤滑システムがクラッシャーに組み込まれているため、メンテナンスが非常に簡単。 - ...

粒子径: 50 µm - 500 µm
回転速度: 10 rpm - 60 rpm
流量: 100 kg/h - 10,000 kg/h

... 粉砕機の種類：ジョークラッシャー 操作： - 破砕の原理は、可動ジョーのエキセントリックな動きによって石を破砕することによって得られます。 - 粉砕比は非常に可変的で、移動ジョーにある調整スクリューを使用することにより、粉砕機を停止させることなく粉砕比を得ることができます。 デザイン - 頑丈な溶接鋼板構造 - 1セットのマンガン鋼リバーシブルジョー。 - 2つのフライホイール、1つは駆動プーリーとして機能。 - 1本の安全シャーロッドは、破砕機に引き込まれた破砕不可能な材料が破砕されるように設計されています。 利点： - ...

粒子径: 1 mm - 15 mm
回転速度: 600 rpm - 1,500 rpm
流量: 30 t/h - 200 t/h

... 動作の理論： - 材料は、取り外し可能な衝撃板破砕室内で高速回転する多関節ハンマーによる衝撃パーカッション効果で粉砕される。 - 製品は出口で、間隔を調整できるバーで作られたグリルによって等級分けされ、製品の排出を容易にするために3つの差動粉砕ゾーンがあります。 デザイン - 頑丈な溶接板金構造 - 多関節ハンマーが取り付けられたフランジローター。 - ローターはボールベアリング内で回転する。 - ローター駆動は電気モーターまたはサーマルモーター。 - 篩い分けグリルは、調節可能なスプレッドバーによって提供される。 利点 - ...

... KAHLのハンマーミルは、飼料成分や混合物の粉砕に使用されるだけでなく、あらゆる種類の穀物、藁、木材などの粉砕にも使用されます。 彼らは、簡単な操作と取り扱いに加えて、その柔軟なアプリケーションによって特に特徴づけられています。マシンは、最も効果的な破砕は、製品上のハンマーミルビーターの直接の衝撃によって行われるように、複数の衝撃による破砕の原理に従って動作します。 ビーター先端の周速は約360km/hです。したがって、スクリーンの穿孔、ビーターの設計、ビーターの配置、速度は、最終製品の構造や細かさに合わせて調整することができます。最終的な粒度は、スクリーンの穴の直径とミルの速度の設定によって決まります。製品は、スクリーン穴の直径よりも小さくなって初めてハンマーミルから排出されますが、約95%の場合、製品はスクリーン穴の直径の半分よりも小さくなります。 ...
