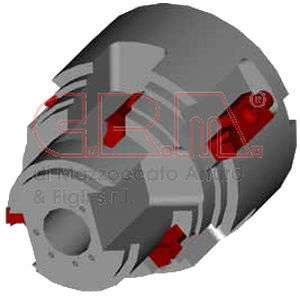

高精度ワークピースクランプチャック

クランプ直径: 25 mm - 140 mm
回転速度: 0 rpm - 6,000 rpm

... 主な特長

• 高精度・量産向けに設計された3爪引き戻し式パワーチャック。
• 外径：169 mm
• 通し穴（mm）：20
• 爪ストローク（直径換算 mm）：5.8
• プランジャーストローク（mm）：11.5
• 最高回転数：6000 rpm
• 質量（ソフト爪装着時）：18 kg
• 慣性モーメント：0.080 kg·m2
• 把持範囲（標準爪）：Ø25–Ø140

クランプ直径: 12.7 mm - 152 mm
回転速度: 0 rpm - 6,000 rpm

... 鋳造品や鍛造品を確実に把持するための3本爪プルバックアクション。(PWC=粗型鋳造用補償タイプ) 爪のストローク（直径mm）： 7.9 プランジャーストローク（mm） 11.4 重量（ソフトジョー付き）14.7kg 慣性モーメント：0.050 kg.m2 適合シリンダーY1225RE 最大圧力圧力(MPa)： 2.30 把持範囲(Ømm)； [PWCのみ] 補正値 (mm)： 1.0 ...

... 製品概要
スクロールチャックは高い同芯精度を実現し、複製部品で0.0005"の再現性を提供します。この精度は、チャック本体キャビティと取り付け板ハブ間に設けられた0.020"のクリアランスにより得られ、対向するねじに十分な動きを与えてワークを正確に位置決めできます。調整時間は1分未満で、設定後は複製部品で0.0005" TIRを維持するために追加の調整は不要です。

特長と利点

• 複製部品での再現性0.0005"（一部の資料では0.001"とも記載）
• 鋳鉄製ボディによりコスト効率の高い製造が可能
• 焼入れ・研削済みのスクロールはバランス取りされ、精度向上
• 焼入れ・研削済みのチャック爪により寿命延長

• 工具室の作業および精密旋盤加工
• 研削作業

• 再現性：0.0005"（資料には0.001"とも記載）
• チャックキャビティと取り付け板ハブ間のクリアランス：0.020"
• 本体材質：鋳鉄
• スクロール：焼入れ・研削済み、精度向上のためにバランス処理
• 爪：焼入れ・研削済みで寿命延長
• 精度達成までの調整時間：1分未満

... 製品概要
BLN 2-Jawは、高精度の汎用2爪ウェッジフック式パワーチャックであり、不規則形状部品や全周把持が必要な球状部品の加工に適しています。ワーク専用のトップジョーを装着でき、継手などの加工時に出っ張りを越えて把持することが可能です。本チャックは球状部品を包み込むための長い爪ストロークを備えています。爪スライドおよび全ての可動内部部品は、耐久性を高めるために高合金鋼の焼入れ材で製作されています。ベースジョーは細かいセレーション加工が施され、トップジョーの調整や交換が容易で、潤滑用ポートを備えています。チャック本体は肉抜き加工により軽量化されています。ラピッドトラバースなしの2爪仕様は、内外段取りのために利用可能です。

利点

• 貫通穴がないため、切りくずのチャック内部侵入を防ぎます。
• 肉抜きされたチャック本体により総重量を低減します。
• 爪スライドと内部コンポーネントは高合金鋼の焼入れ材で長寿命を確保します。
• 細かいセレーションのベースジョーによりトップジョーの迅速な調整・交換が可能です。
• 長い爪ストロークにより、出っ張りを越えた把持や球状部品の全周把持が可能です。

• 主にワーク専用トップジョーを使用する不規則形状部品の加工向けに設計されており、長い爪ストロークにより出っ張りを越えた把持や球状部品の全周包み込みが可能です。
• 爪スライドおよび全ての可動内部部品は高合金鋼の焼入れ材で製造され耐久性を向上させています；トップジョーはセレーション上に配置され容易に調整・交換可能；ベースジョーには潤滑ポートがあり、チャック本体は肉抜きされ重量を低減しています。

• バルブや継手などの不規則形状部品の加工、および全周把持を必要とする球状部品の加工。

... 概要
TKのエア作動式3爪パワーチャックは、強い把持力と高い同芯精度を必要とする旋削用途向けの軽量で汎用性のあるソリューションです。内蔵シリンダーとオプションのクイックチェンジ爪により、段取り時間の短縮、サイクルタイムの短縮、標準爪との互換性を実現します。

導入メリット
TKシリーズは幅広い旋削作業に対応し、スピンドル回転数の向上と安定した把持を可能にしてスピンドル摩耗を低減します。標準爪との互換性により、国際的なツーリング調達が容易になります。

特長・利点

• 治具固定用のタップ穴をプレ加工済みで、追加加工を不要にします
• 自動給油ユニット接続用の給油路をプレ加工済み
• 内蔵シリンダーにより安定した再現性のある把持を実現
• 主爪に位置決めピンを内蔵し、ソフト爪の再装着を正確かつ簡素化
• 同芯性および繰返し精度は約1

... 0.001 mmの繰り返し精度による超高精度パフォーマンス（EPP）。 EROWAチャックは、その精度、品質、信頼性を保証され、世界中で何万台も日々稼動しています。 特殊なアプリケーションでは、ワーク保持システムに関して最大限の精度を適用することが重要な場合があります。このような場合のために EROWAは高精度チャックを開発しました。 最良の結果を保証するために、私たちは、チャックの位置とアライメントをチェックするために、対応するアライメントエレメントを適用することを提案します。 チャックの位置とアライメントを確認するために、対応するアライメントエレメントを適用することを提案します。 HP ...
