Estação amplificadora de pressão de pistão Ace V Plus

alternativade arde gás

Visão geral
O Ace V Plus é um compressor booster de ar respirável de 4 estágios (2+2 em paralelo) projetado para serviço industrial contínuo e para a produção de ar respirável conforme DIN EN 12021 quando equipado com cartuchos filtrantes originais. A unidade combina um grupo de bombagem heavy-duty com sistemas de purificação e gestão de condensados para aplicações de alta pressão.

Grupo de bombagem

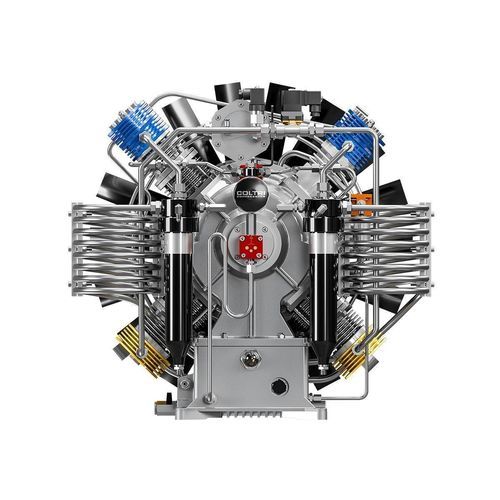

• Unidade de bombagem HD de 4 estágios (2+2 em paralelo)
• Monobloco em alumínio
• Lubrificação forçada via bomba de engrenagens de baixa pressão
• Primeiro estágio configurado para recuperação de gás
• Tubos, fittings e porcas em aço inoxidável AISI 316
• Separadores intermédios de condensado após 2.º e 3.º estágios
• Separador final de condensado em alta pressão
• Válvulas de segurança após cada estágio
• Cilindros em ferro fundido especial com lapidação de baixa rugosidade
• Bielas em alumínio forjado
• Came em aço forjado
• Válvulas de alto caudal nos estágios 1–3
• Rolamentos de rolos dimensionados para operação intensiva
• Quarto estágio em aço temperado com seis anéis de pistão em ferro fundido especial
• Patins de empuxe nos 2.º e 3.º estágios para eliminar forças laterais nos pistões
• Sistema Maxifilter com carvão ativado

Motor elétrico
O motor elétrico trifásico transmite o movimento à unidade de bombagem por correia. Opções de potência disponíveis: 9 kW, 11 kW ou 15 kW.

Sistema de purificação (Hyperfilter)
O sistema Hyperfilter é instalado após o separador final do compressor e antes da válvula de manutenção de pressão. Com cartuchos originais fornece tratamento do ar respirável segundo DIN EN 12021. Um separador entre 2.º e 3.º estágios remove a humidade principal do circuito de purificação. Capacidade de filtragem (ar de entrada a 20°C, 200 bar): 52.500 m³.

Armário elétrico

• Interruptor ON/OFF com proteção do motor
• Pressóstato eletromecânico para paragem à pressão final
• Drenagem de todos os separadores intermédios e do separador final durante o funcionamento
• Temporizador para dispositivo automático de drenagem de condensado
• Arranque em vazio integrado (descarregamento automático em cada paragem)
• Depósito de recolha de condensados: 5 L (silenciado) — capacidade útil ≈ 3 L
• Manómetros intermédios para monitorização das pressões de cada estágio e verificação da estanqueidade das válvulas

Estrutura e comandos

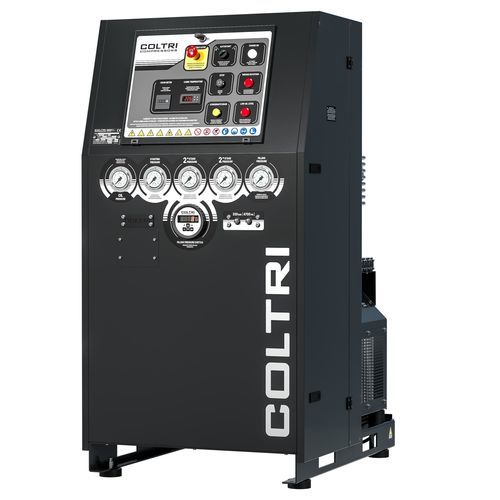

Estrutura aberta com disposição vertical para facilitar a manutenção. Nível e drenagem de óleo externos. Consola de controlo equipada com manómetros intermédios, manómetro de pressão de óleo, indicador de temperatura interna, alarmes de sequência/falta de fase e de falta de óleo, comandos de marcha/paragem e dreno manual de condensado. Estrutura em aço com revestimento em pó resistente a riscos, cor Preto RAL 9005.

Equipamento standard

• Duplo sistema Hyperfilter certificado PED
• Controlo do compressor e sistema automático de drenagem de condensado
• Pressóstato eletrónico
• Manómetros de controlo intermédios
• Cor da estrutura: Preto RAL 9005

Especificações técnicas

• Unidade de bombagem: 4 estágios HD (2+2 em paralelo)
• Materiais: tubagem/fittings AISI 316; cilindros em ferro fundido especial; bielas em alumínio forjado; veio em aço forjado
• Lubrificação: forçada via bomba de engrenagens de baixa pressão
• Gestão de condensado: separadores intermédios e final; drenagem automática temporizada; depósito 5 L (≈3 L utilizável)
• Segurança: válvulas de segurança após cada estágio; alarmes de sequência de fase e falta de óleo
• Filtração/purificação: Hyperfilter; Maxifilter carvão ativado; capacidade ≈ 52.500 m³ (20°C, 200 bar)
• Motor: trifásico 9 / 11 / 15 kW
• Monitorização: manómetros intermédios, manómetro de óleo, indicador de temperatura interna
• Acabamento: estrutura em aço com revestimento em pó Preto RAL 9005
• Uso destinado: compressão de gases técnicos e produção de ar respirável para aplicações industriais
